5000吨快锻液压机设计与性能介绍

作者：框架式液压机人气：发表时间：2022-05-31 16:29 【大中小】

快锻液压机又称为快速锻造液压机，是一款行程次数高和工作行程速度快的锻造液压机设备。一般选用组合框架式或四柱下拉式结构，快锻液压机基于计算机系统控制主题动重梁的压下量和行程配置，同时将液压机与实际操作车连锁加盟控制。设备系统部件姿态灵巧、快速。这台5000吨快锻液压机是由山东威力重工自主研发设计生产，采用四柱框架组合式设计结构，设备采用电液比例控制技术，实现压力、速度、行程数字化控制，可以对锻件尺寸进行精确控制，采用整体稳定性相对较好的台肩组合式框架结构，所有油缸均采用柱塞缸，移动工作台转换平稳，并有缓冲装置。用于大型挖掘机斗齿的快速模锻成型。

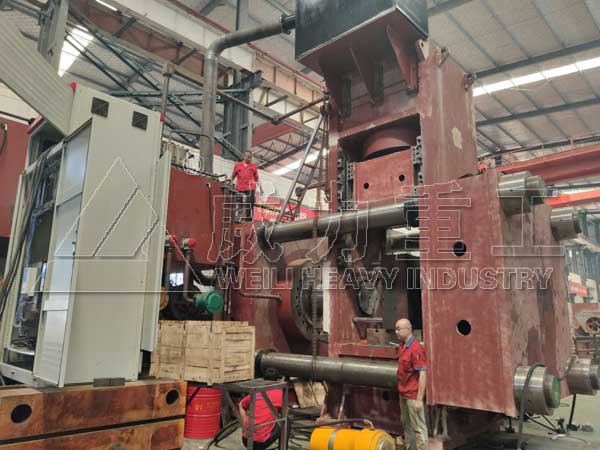

5000吨快锻液压机

5000吨快锻液压机的性能特点：

1、5000吨快锻液压机的锻造压力自动升级，生产效率大幅提高；

2、特殊立柱结构有12面导轨，导轨精度高，结构稳定；

3、采用独特的侧立柱结构形式，为快速锻造过程提供了较大的操作空间；

4、5000吨快锻液压机采用高频快速锻造系统和专用多级泄压技术，消除了大流量泄压冲击，为实现快速锻造提供了技术保障。

5、5000吨快锻液压机机身各部件由钢板焊接的结构件组成，焊后经时效震动消除焊接应力。其中下横梁、支柱、上横梁通过拉杆预紧（液压预紧）构成组合框架；

6、机身中间设有滑块、滑块导向采用斜楔式四角八面导轨，滑块导板，支柱上的导轨采用可拆卸导轨。

7、5000吨快锻液压机采用PLC及触摸屏控制，工艺动作可实现点动、半自动、自动多种操作方式。

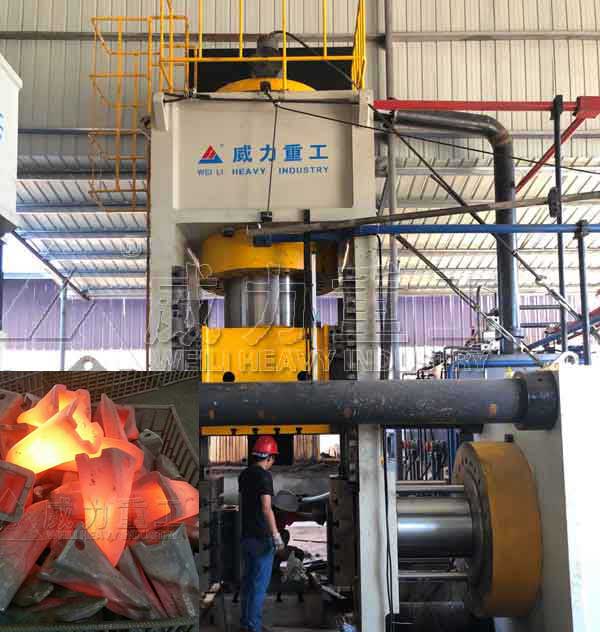

5000吨斗齿快速锻造液压机

5000吨快锻液压机的结构设计要求：

1、5000吨快锻液压机图纸和技术文件的技术要求应符合现行有关标准，并按规定程序批准后方可用于生产。

2、设计应布局合理，外形美观，使用性能防护可靠，操作灵敏轻便。

3、重要导轨、立柱、堵头应采取耐磨措施，滑轨工作时滑轨(或杆面)与机身跟踪面之间应保持必要的硬度差。

4、重量超过15公斤的零部件或设备应便于起吊和安装，必要时应提供起吊孔或吊钩(环)。

5、5000吨快锻液压机及其零部件的整体或部分包装应符合现行标准和运输、装载的有关规定。

6、重新包装的零件应有相应的安装标识，其中板阀或管阀安装应有正确的定位措施，管道和液压元件的通道应有防尘措施。

5000吨快锻液压机使用前的检查工作：

1.检查5000吨快锻液压机的液压油泵、控制阀、压力表是否正常，油温是否在允许范围内。

2.检查模具是否有裂纹，紧固螺钉是否松动。

3.打开5000吨快锻液压机的电源开关，启动冷却循环电机。

4.5000吨快锻液压机启动主油泵电机。

5.检查各油箱液位计油位，各油路及液压配件是否漏油配件是否松动。

6.检查压力表压力指针的偏转。如发现来回摆动或不动，应停车检查设备额定压力。

7.检查并清理液压机工作台上或模具上的其他杂物。

8.5000吨快锻液压机的液压系统是否有异常噪音，光电眼、操作按钮、急停开关、安保护装置是否灵活可靠；

9.一切正常后，根据所需的工作模式选择5000吨快锻液压机工作转换开关。

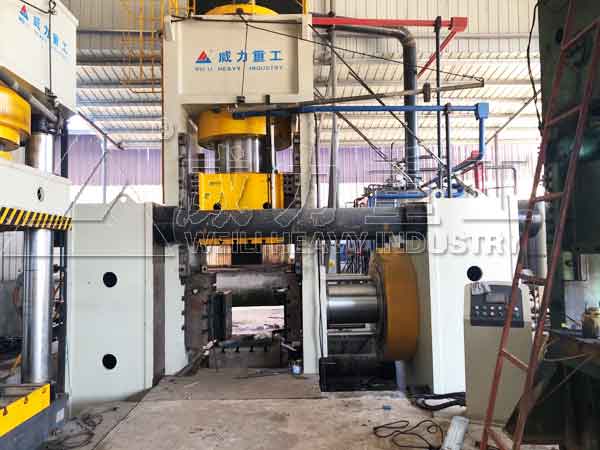

组合式5000吨快速锻造液压机

5000吨快锻液压机采用上下料、PLC控制、多操作回路系统的设计以及操作简单可靠的集中润滑系统和手动补充润滑系统有效降低了摩擦损失。可以减少锻件与锻模的接触时间延长5000吨快锻液压机使用寿命，保持毛坯的锻造温度较高。有上下顶升装置，5000吨快锻液压机工作结束滑块返回时，应及时将模锻从锻模中顶出并在高位停留一段时间进行夹紧。严格的工艺设计，确保高能量利用率。设备噪音低、结构紧凑、无泄漏；功率大适应高工作频率，快锻液压机所有部件保证良好的互换性以及启动率。山东威力重工在快锻液压机的设计制造经验丰富，100吨-5000吨可按需定做，采购了解，咨询公司张经理：18306370898（可加微信）
