2000吨锻造挖掘机履带板液压机-履带板锻造设备
产品分类： 快速锻造液压机
履带板是履带式工程机械的关键件,又是易损件。常常作业于恶劣的工况中受到复杂载荷作用和强烈磨损，用传统的铸造成型方法生产已满足不了其越来越高...
订购热线：18306370898
履带板是履带式工程机械的关键件,又是易损件。常常作业于恶劣的工况中受到复杂载荷作用和强烈磨损，用传统的铸造成型方法生产已满足不了其越来越高的综合性能要求。目前，为了提高履带板的加工生产效率，多采用模锻工艺一体成型，具有综合性能好、重量轻、寿命长、耐腐蚀、易加工、易安装等优点。这种锻造式履带板常用于推土机、挖掘机和履带式起重机等工程机械中。

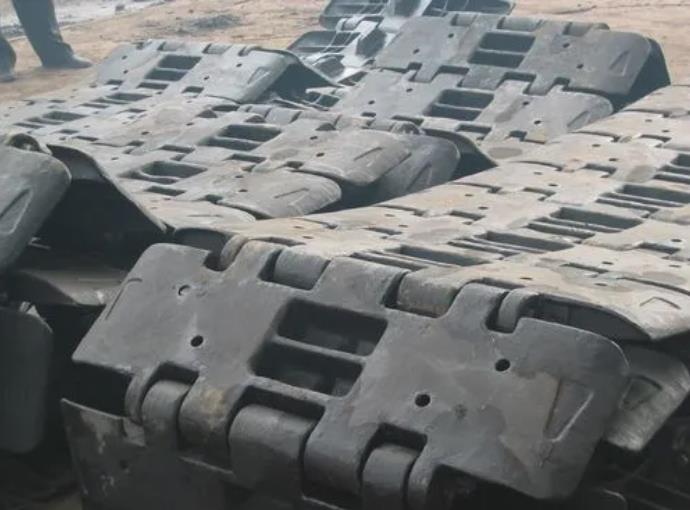

锻造成型履带板
那么履带板锻造设备选用什么吨位、哪种结构好呢？这里山东威力重工推荐一款2000吨框架式液压机，配合履带板模具，进行初步模锻成型。履带板的制造加工需要经过好几道工序，具体的生产制造流程如下：型材下料（截成一段一段的圆钢）、加热炉加热、液压机压型、液压机切边钻孔(冲孔)、校直、喷漆等，是做挖掘机配件厂家最常用的生产工艺。
2000吨锻造挖掘机履带板液压机采用四角八面导轨框架结构，结构稳定可靠，使用寿命长；采用整体钢板焊接而成，整体刚性好，抗压强度高；压力、速度可根据压制工艺要求进行调节；采用下油缸，更换清洗方便；合模后压力快，达到额定压力仅1秒多。2000吨锻造挖掘机履带板液压机-履带板锻造设备可根据压制工艺要求主缸能完成快速下行一减速压制一保压延时一泄压回程一停止(任意位置)的基本工作循环，而且压力、速度和保压时间需能调节。顶出液压缸主要用来顶出工件，要求能实现顶出、退回、停止的动作。
2000吨锻造挖掘机履带板液压机的特点：
1、机身由Q235B钢板焊接，焊后经退火处理消除应力，保证机身经久使用不易变形；
2、主缸采用单缸结构为整体锻打油缸，以保证材质的均匀性，油缸密封采用进口材料优质密封圈密封；
3、2000吨锻造挖掘机履带板液压机-履带板锻造设备电气系统采用伺服系统闭环和PLC进行控制，其它主要电器元件采用国内外名优产品；
4、主机电机功率为300KW额外再配15组蓄能器；
5、锻件尺寸精确高，加工余量小；可以锻造出形状比较复杂的锻件；
6、2000吨锻造挖掘机履带板液压机-履带板锻造设备操作简单，易于实现机械化、自动化。
7、滑块导向装置采用16面可调导轨结构，导向精度高，抗偏心负载能力强；
8、引入快锻液压机原理，配置高频响比例插装阀和快速卸载系统，可实现高锻造频率，大大提高工件生产效率；
9、2000吨锻造挖掘机履带板液压机-履带板锻造设备采用特殊的多级卸压技术快速卸压，消除了大流量下的卸压冲击，为实现快速锻造提供了技术支持；
10、可配备锻造机械手、上下料机、加热炉、送料小车、旋转料台、砧座等配套流水线生产设备。

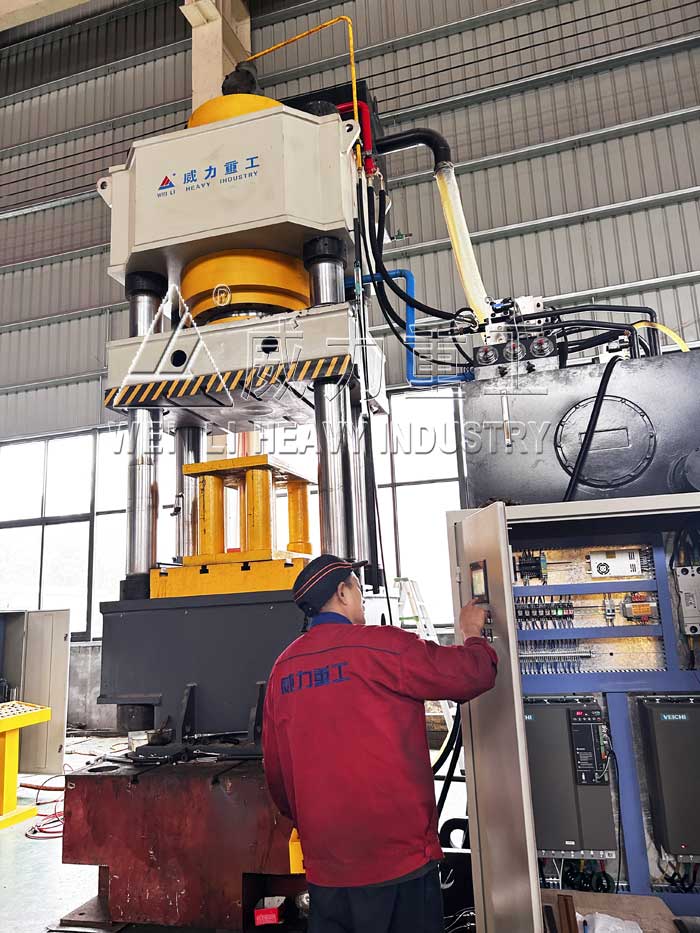

1200吨履带板锻造液压机
工作原理：
2000吨锻造挖掘机履带板液压机-履带板锻造设备的工作循环一般包括停止、空程下降、低速加压、卸压回程等。
空程下降阶段，回程缸排液阀打开，活动横梁靠自重下降，在主缸上腔形成负压，高位油箱经充液阁向主缸补油，同时液压泵也通过主缸进液阀向主位供液，通过调节回程缸排液阀的开口大小控制下行的速度，当活动横梁上的上砧接触锻件时，空程下降结束；低速加压阶段，充液阀关闭，液压泵的高压油液继续经主缸进液阀进人主缸，作用于工作柱塞上，使上砧对锻件进行压力加工，随着锻件变形抗力增加，主缸压力升高，直到上砧将锻件加压到给定尺寸，低速加压结束；回程阶段，2000吨锻造挖掘机履带板液压机-履带板锻造设备主缸进液阀关闭，主缸排液阀打开卸掉主缸的高压液体，同时回程缸排液阀关闭，回程缸进液阀打开，活动横梁在回程缸高压油液作用下，向上回程，通过调节回程缸进液阀、主缸排液阀开口幅度来控制回程速度。

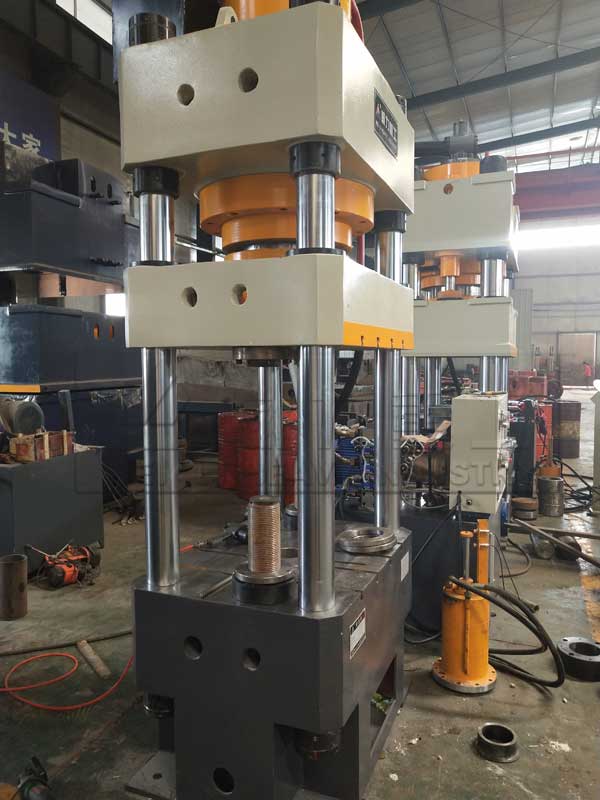

315吨挖掘机履带板冲孔冲床
2000吨锻造挖掘机履带板液压机的组成:
1、机身
2000吨锻造挖掘机履带板液压机-履带板锻造设备机身各部件由钢板焊接的结构件组成，焊后经回火处理处理消除焊接应力。其中下横梁、支柱、上横梁整体焊接成框架结构；机身中间设有滑块，滑块导板采用A3+CuPb10Sn10复合材料，支柱上的导轨采用可拆卸导轨。
2、上梁、底梁和支柱
上梁、底梁和支柱由Q235-B钢板焊接而成，焊后进行回火处理消除内应力，确保设备自身结构和精度稳定性。上梁上加工有主缸安装孔，支柱上安装有可调的滑块导向块。
3、滑块
滑块为钢板焊接结构，钢板为Q235-B钢板，焊接后进行回火处理消除应力，滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。滑块四角装有可调的导向块，导板采用铜基复合材料，保证润滑和耐磨性能良好，与支柱上的导轨组成四角八面90度导轨，保证滑块导向精度。
4、液压机主缸
2000吨锻造挖掘机履带板液压机-履带板锻造设备的主油缸采用单缸结构，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢锻件，以保证材质的均匀性，油缸密封采用进口材料优质密封；

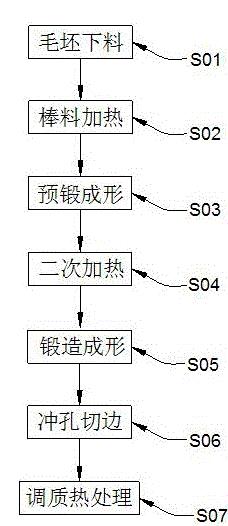

挖掘机履带板锻造流程
保证2000吨锻造挖掘机履带板液压机的工作效率：
一、对于操作者的要求
1、操作者必须要熟悉它的系统原理，每个2000吨锻造挖掘机履带板液压机-履带板锻造设备配件的作用，并且要熟练的掌握操作的顺序。
2、操作者在工作的时候必须集中精力，不能交头接耳，把所有的精力都放在工作上。
3、操作者要密切关注工作状况，观察工作时的压力和速度，及时的对生产出的工件进行检查，看是否符合标准，如果不符合就必须进行调整。还要对模具进行检测，看模具的磨损情况。
4、操作员不能损坏电气系统的互锁装置，不能用手推动电控阀，不能损坏或任意移动各操作档的位置。
二、对设备的要求
1、在启动2000吨锻造挖掘机履带板液压机-履带板锻造设备之前，应检查所有运动机构及电磁阀是否进入原始状态。
2、检查油箱油位，如果发现异常或者油量不足，应禁止启动液压泵电机，并找维修人员进行维修。
3、对油温要严格控制，尤其是在冬季和初春，当油箱油温未达到25℃时，各执行机构不能开始按顺序工作，而只能启动液压泵电机使液压泵空运转。此外，夏季也要进行注意，夏季工作过程中，当油箱内油温高于60℃时，注意观察液压系统工作状况，并通知维修人员进行处理。
4、停机4小时以上的2000吨锻造挖掘机履带板液压机-履带板锻造设备设备，在开始工作前，应先启动液压泵电动机5-10min之后才能带压力工作。
|
