2000吨空心轴叉管锻件多向锻造液压机
产品分类： 快速锻造液压机
空心轴叉管锻件主要是利用锻压机械对金属毛坯料施加压力，使其产生塑性变形从而获得所需的机械性能、形状尺寸的加工方法，具有生产率高、耐负荷性...
订购热线：18306370898

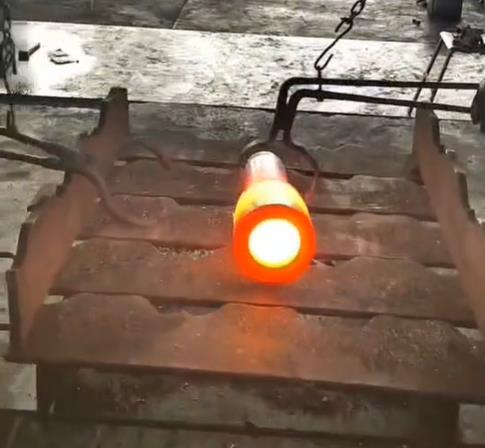

空心轴叉管锻件主要是利用锻压机械对金属毛坯料施加压力，使其产生塑性变形从而获得所需的机械性能、形状尺寸的加工方法，具有生产率高、耐负荷性能好、力学性能好、可承受较大冲击力等特点。20CrMnTi空心轴锻件通过锻造可消除金属坯料在冶炼过程中产生的缺陷，优化微观组织结构。空心轴叉管锻件多采用自由锻、模锻等锻造方式锻造加工而成。

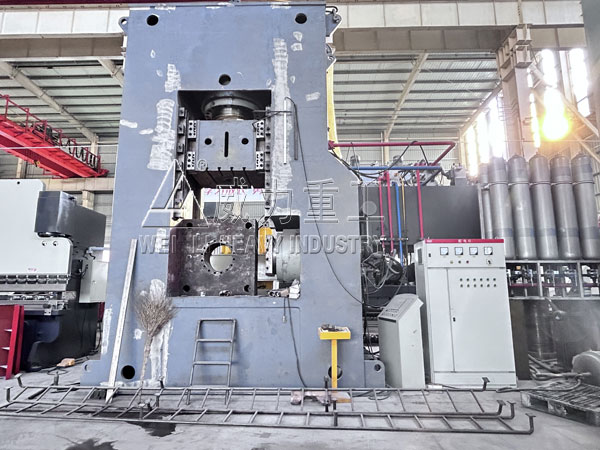

热锻成型空心轴叉管锻件通常选用一款多向锻造液压机，常用2000吨、2500吨、3000吨、3500吨、4000吨等。其机身结构有四柱式、框架式、组合式等多种。文中介绍的这款2000吨空心轴叉管锻件多向锻造液压机主要包括主缸、整体框架机身、回程缸、滑块、滑块回程支架、摆臂轴、摆臂、推动缸、工作台后支架、工作台前支架、工作台、摆动油缸、滑块导轨、限位块。机身采用钢板焊接的整体框架式结构，其左、右两侧面均设计为全开放式开口，在机身上方设置有由钢板制成的安全装置，其内安装有液压机动力机构，带缸滑块上设有滑块垫板，于滑块垫板上开有T形槽，液压夹紧块嵌装于T形槽内，气缸安装在工作台垫板上。

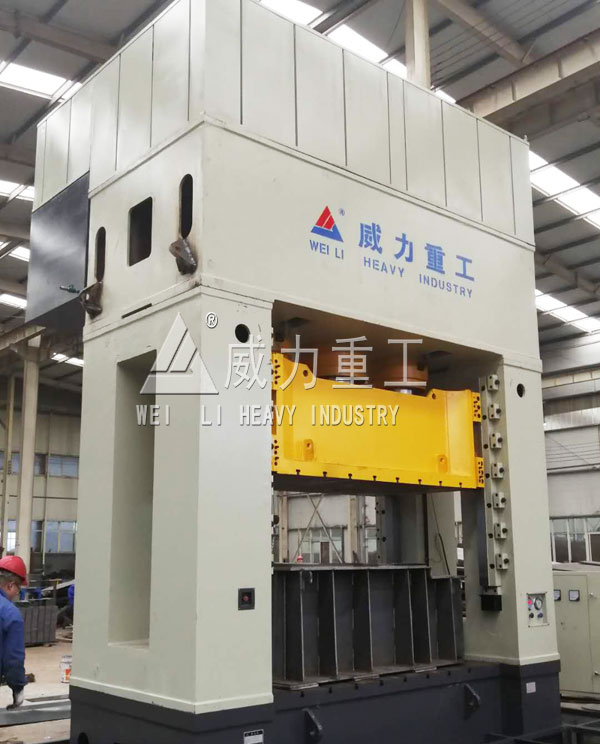

框架式锻造液压机
2000吨空心轴叉管锻件多向锻造液压机组成结构：
1、机身
2000吨空心轴叉管锻件多向锻造液压机机身各部件由钢板焊接的结构件组成，焊后经回火处理处理消除焊接应力。其中下横梁、支柱、上横梁整体焊接成框架结构；机身中间设有滑块，滑块导板采用A3+CuPb10Sn10复合材料，支柱上的导轨采用可拆卸导轨。
2、上梁、底梁和支柱
上梁、底梁和支柱由Q235-B钢板焊接而成，焊后进行回火处理消除内应力，确保2000吨空心轴叉管锻件多向锻造液压机自身结构和精度稳定性。上梁上加工有主缸安装孔，支柱上安装有可调的滑块导向块。
3、滑块
滑块为钢板焊接结构，钢板为Q235-B钢板，焊接后进行回火处理消除应力，滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。滑块四角装有可调的导向块，导板采用铜基复合材料，保证润滑和耐磨性能良好，与支柱上的导轨组成四角八面90度导轨，保证滑块导向精度。
4、主缸
2000吨空心轴叉管锻件多向锻造液压机的主油缸采用单缸结构，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢锻件，以保证材质的均匀性，油缸密封采用进口材料优质密封
5、侧缸
2000吨空心轴叉管锻件多向锻造液压机的左右侧面各设一个需求吨位的侧缸，各带一个400x400的压头，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢锻件，以保证材质的均匀性，油缸密封采用进口材料优质密封圈密封。
6、行程限位
2000吨空心轴叉管锻件多向锻造液压机的主行程限位采用位移传感器控制。
7、外观颜色
机器的外观颜色由用户提供色标或色板。若用户未提供色标，就按液压机厂家默认的颜色喷涂。
8、2000吨空心轴叉管锻件多向锻造液压机的液压传动系统主要是工作压力转换，系统软件工作压力高，总流量大，输出功率大。所以，为保证可靠性，在卸载过程中要注意提高传动装置的输出功率利用率，避免冲击和振动。液压系统包括自动保护装置，如多级过载保护、油温报警和油位报警保护。电气系统采用成熟的PLC控制，可以保证设备和操作人员的安全。工作缸采用大流量充液阀和辅助油箱供液，可实现快速高效的充油和补油。

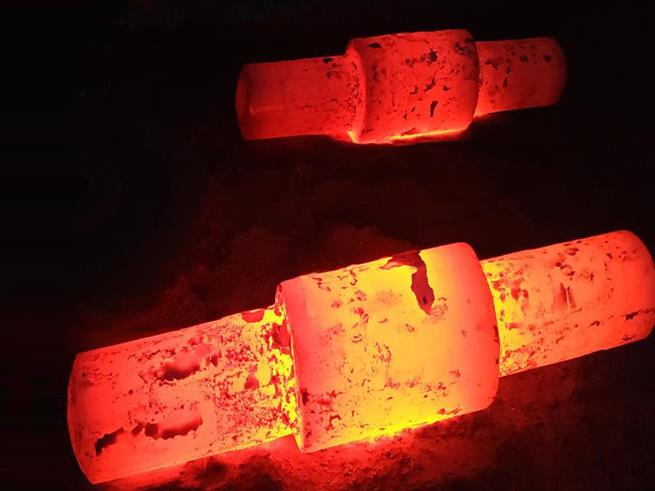

空心轴叉管锻件
结构优势：
1、2000吨空心轴叉管锻件多向锻造液压机机身采用优质铸钢件和高强度立柱，设备性能稳定，刚性强，不变形。
2、框架式热锻液压机结构分为：四柱式结构，操作简单，计算机优化设计；框架式结构，八面导轨设计刚性好，精度高，抗偏载能力强。
3、可根据不同工件尺寸以及材质，调整系统压力和挤压速度，提高成品率；
4、多向锻造根据产品形状、工艺调整自动化模式。
5、2000吨空心轴叉管锻件多向锻造液压机采用数控PLC可编程控制器，触摸屏显示， 可根据实际情况调整挤压精度；
6、采用液压传动系统，性能稳定，不会产生噪音；
7、采用冷却、过滤系统，保证液压系统稳定、高效工作；
8、可根据压制不同阶段，调整工作速度，提高效率的同时，提高设备使用寿命。

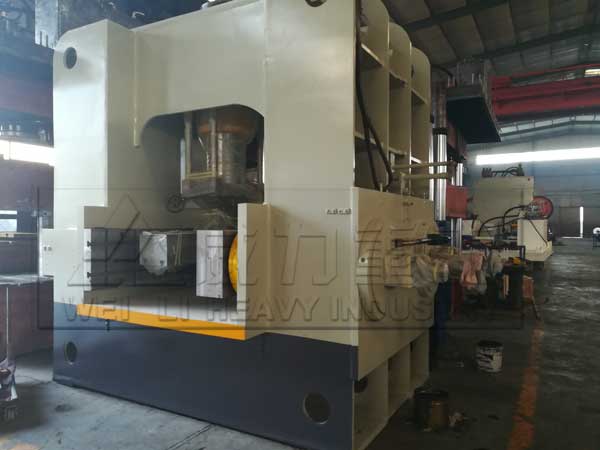

多向锻造液压机
2000吨空心轴叉管锻件多向锻造液压机的安装与调试说明：
1、2000吨空心轴叉管锻件多向锻造液压机现场安装时，一整套安装规程和成熟的安装步骤，确保一次安装成功。采取多种措施确保按期完成安装调试。
2、安装时，要做到现场焊接的管道要先酸洗，再用水冲，洗干净后才能安装。
3、所有管路要进行气密试验和保压试验，在确保不漏气的情况下，开始试车。
4、试车分空运转和带负荷试车。
5、负荷试验时，2000吨空心轴叉管锻件多向锻造液压机要先实现“慢升、慢降快升、快降、常锻、快锻”等动作试验，无异常现象后再试打锻件。确保一次试车成功。连续不间断热负荷生产锻件300吨，同时对设备进行密封性和功能性实验，确保产品质量无隐患。
空心轴管
|
