200吨框架式液压机(薄板冲压机)结构功能与验收
200吨框架式液压机用途广泛，分为框架式薄板冲压液压机、框架式复合材料模压液压机，主要用于汽车配件、复合材料的成型工艺，还可进行金属薄板的拉伸、弯曲、翻边、成型等工艺。
200吨框架式液压机(薄板冲压机)结构形式和功能
1、200吨框架式液压机(薄板冲压机)由主机、液压传动系统、润滑系统和电气控制系统组成。
2、200吨框架式液压机的操作方式设有调整、手动、半自动三种操作方式。操作方式由转换开关进行选择，按钮集中控制。
3、200吨框架式液压机(薄板冲压机)的工作方式为:定压压制、定程压制。
4、200吨框架式液压机(薄板冲压机)本体机身为整体框架结构形式，主要构件为钢板焊接结构。
5、滑块导向为斜楔式四角八面导轨导向。
6、滑块为上传动单缸加压结构。
7、液压系统采用二通插装阀集成系统。
8、200吨框架式液压机(薄板冲压机)驱动形式:恒功率柱塞泵直接驱动，液压系统主油泵采用2台 125YCY14-1B恒功率轴向柱塞泵，冷却过滤油泵选用CB-B齿轮泵。
9、200吨框架式液压机(薄板冲压机)设有机械下顶式安全栓，光电安全保护装置，安全维修平台、围板，顶部设有标高指示灯，移动按钮站设有双手操作按钮，液压系统设有过载保护装置和液压安全支撑保险回路。
10、液压系统设有油位指示，油液冷却和过滤系统油液冷却选用水冷却。
11、滑块导轨润滑采用稀油集中润滑，设有集油盒，自动润滑器设有故障报警装置。
12、液压系统中关键部位设有压力检测点，通过压力检测点可以快速诊断液压机出现的故障和监测液压机的工作状态。
13、200吨框架式液压机(薄板冲压机)主缸的压力控制采用溢流阀和电接点压力表控制，压力显示采用压力表和电接点压力表显示，调压元件采用远控调压阀，调压范围为公称压力10%~100%，滑块保压时间可以设定。
14、200吨框架式液压机(薄板冲压机)滑块行程控制采用行程开关控制。
15、电气控制系统采用PLC可编程控制器控制。
16、滑块主油缸采用活塞式油缸，活塞式油缸密封选用Yx形密封圈密封。
17、200吨框架式液压机(薄板冲压机)动力系统放置于地面上，电气箱放置在地面上，操作箱放置在机器右前部。

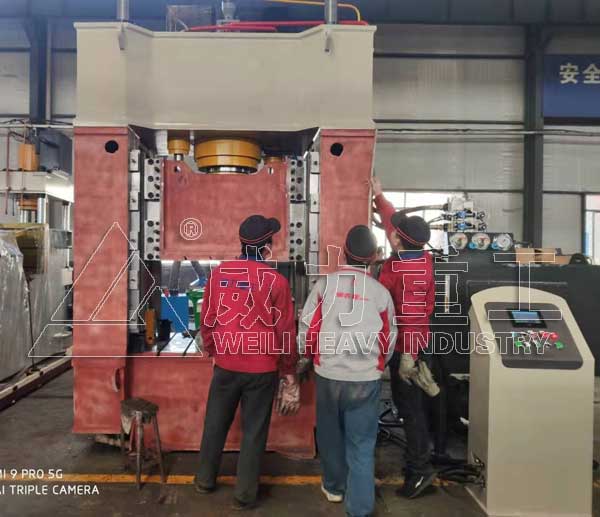

200吨框架式薄板冲压液压机
200吨框架式液压机(薄板冲压机)的验收：
（1）设备开箱：200吨框架式液压机(薄板冲压机)从制造厂出厂时，都经过良好的包装。对于整体到场设备的开箱应注意以下几点：
a) 设备开箱前，应查明设备的名称、型号和规格，检查设备的箱号及包装情况，防止错开。
b) 设备开箱前，应将200吨框架式液压机(薄板冲压机)吊运到安装地点附近，以减少开箱后的搬运和不方便。
c) 开箱前，应将顶板的尘土扫除干净，以防开箱时，尘土、赃物散落在设备表面。
d) 开箱一般应从顶板开始，拆除顶板查明情况后再行拆除其它部位箱板；如顶板不便拆除，可选择适当部位拆除侧箱板，观察内部情况后再开箱。
(2) 设备清点：200吨框架式液压机(薄板冲压机)开箱后，安装单位应会同有关部门人员对设备进行清点检查。清点检查的目的是查清设备有无损坏，并填写“设备开箱检查记录表”，设备交安装单位进行保管。设备清点应注意以下几点：
a) 设备清点应根据制造厂提供的装箱清单进行。首先应核对设备的名称、型号和规格与技术文件是否相符。
b) 检查200吨框架式液压机(薄板冲压机)的外观和保护包装有无缺陷、损坏情况，并作出记录。
c) 出厂合格证和技术文件是否齐全，并作出记录。
d)200吨框架式液压机(薄板冲压机)的转动件和滑动件，在防锈油未清除前不要转动和滑动。由于检查而出去的防锈油，在检查后重新涂上。设备外表应良好，随机文件和配件应齐全；设备的地脚螺栓孔与基础的位置相符，管口方位与施工图相符，管口方位与施工图相符。
到场设备的验收、保管
（1）设备开箱：解体到场200吨框架式液压机(薄板冲压机)的检查验收除应按整体到场设备开箱要求外，还应注意设备开箱前，应检查设备的箱数、箱号以及包装情况，查明设备名称、型号和规格，防止数量不够或开错。
（2）设备清点：200吨框架式液压机(薄板冲压机)开箱后，安装单位应会同有关部门人员对设备进行清点检查。清点检查的目的是查清设备零部件、附件有无缺陷，并填写“设备开箱检查记录表”，设备交安装单位进行保管。

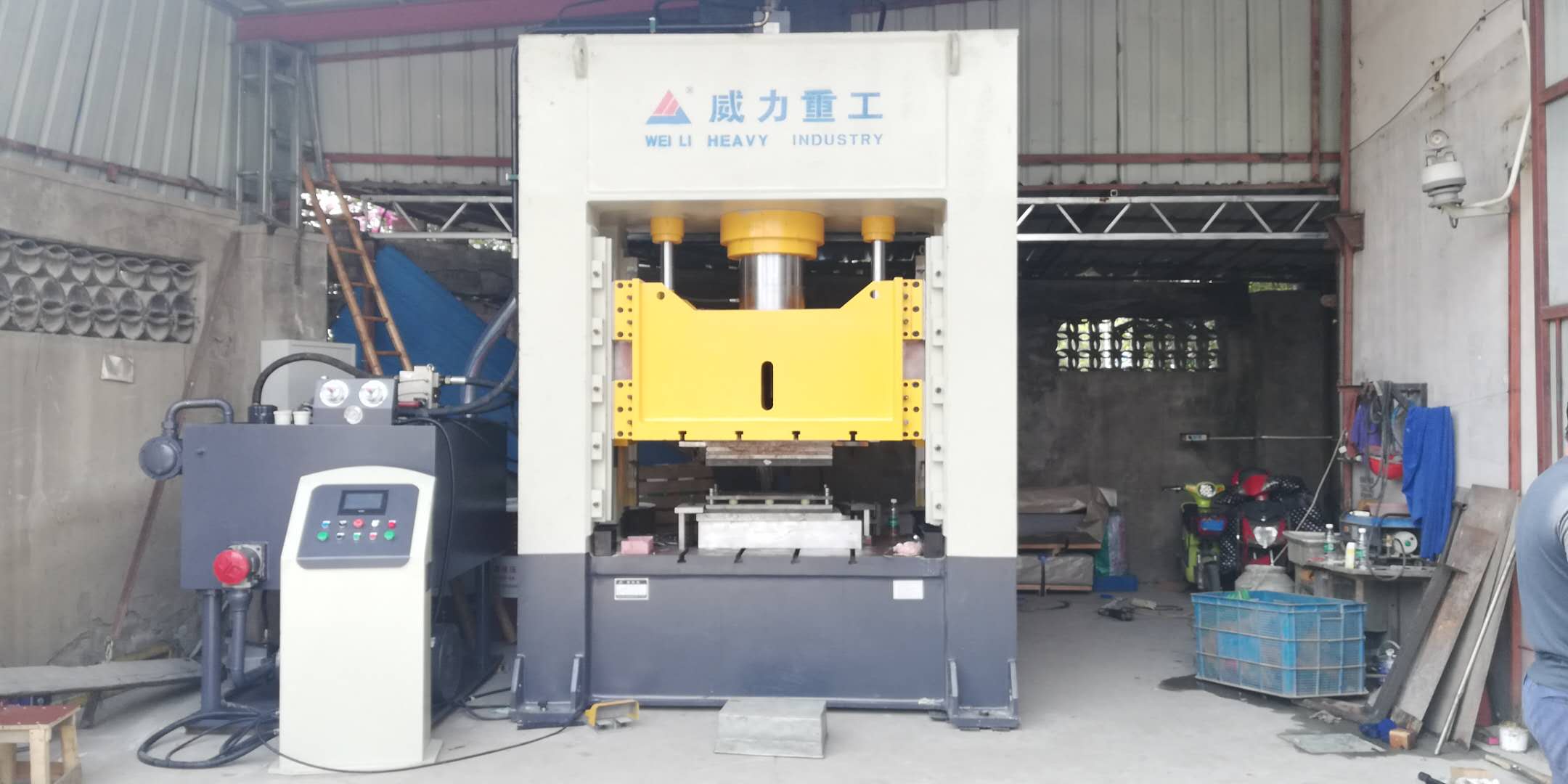

200吨框架式冲压液压机
200吨框架式液压机(薄板冲压机)清点应注意以下几点：
a) 设备清点应根据制造厂提供的装箱清单进行。首先应核对设备的名称、型号和规格与技术文件是否相符。
b) 检查200吨框架式液压机(薄板冲压机)的外观和保护包装有无缺陷、损坏或设备零部件锈蚀情况，并作出记录。
c) 按设备装箱清单清点零部件、工具、附件或附属材料、出厂合格证和技术文件是否齐全，并作出记录。
d) 200吨框架式液压机(薄板冲压机)的转动件和滑动件，在防锈油未清除前不要转动和滑动。由于检查而出去的防锈油，在检查后重新涂上。
e) 200吨框架式液压机(薄板冲压机)清点后，应重新进行保护包装，特别是连接部位和传动部位应有适当的防护措施，防止碰损及锈蚀。设备的地脚螺栓以及平、斜垫铁材质、规格和加工精度应满足设备安装要求。
