1200吨矿用掘进机截齿锻造液压机(挤压成型)
产品分类： 快速锻造液压机
截齿是采掘机械的易损件，采用42CrMo为原材料，经摩擦压力机精锻，由数控车床和加工铣床加工而成，其磨损部位进行局部热处理，在钢体方面我们引用温...
订购热线：18306370898
截齿是采掘机械的易损件，采用42CrMo为原材料，经摩擦压力机精锻，由数控车床和加工铣床加工而成，其磨损部位进行局部热处理，在钢体方面我们引用温、热锻造。热锻造成型矿用掘进机截齿设备，根据截齿的规格尺寸，常用有500吨、630吨、800吨、1000吨、1200吨等。山东威力重工可根据客户需求设计定做。
文中介绍的是一款1200吨四柱锻造液压机，可用于矿用采煤机截齿、掘进机截齿的热锻、热压、温挤压成型等。具有速度快、精度高、节能环保、自动化程度高等优点。切削量小、能耗低、使用批量生产等优势，采用温锻、冷锻造结合的方法进行截齿加工成型，加工出截齿具有较高的抗冲击性、耐磨性，适用于多种型号和规格的截齿加工工艺。

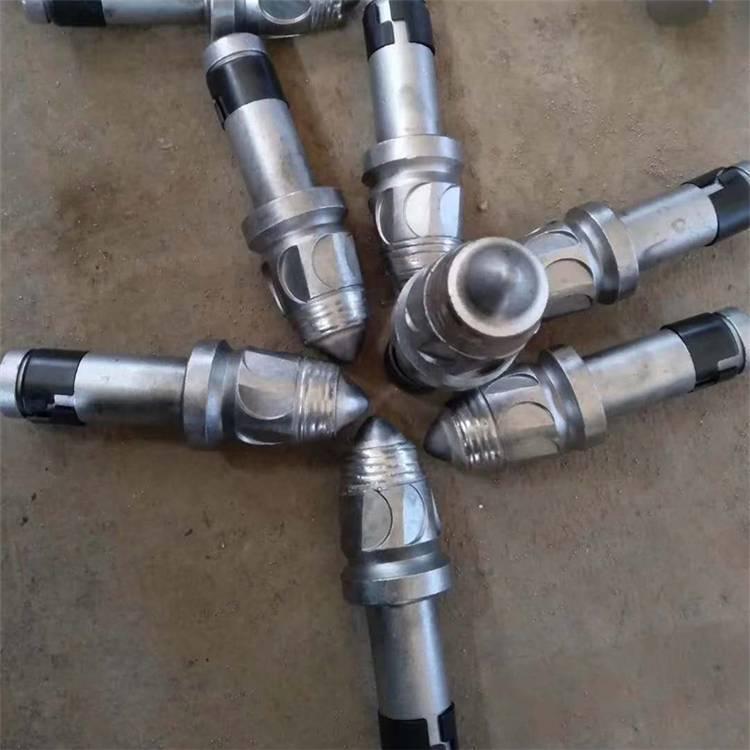

矿用截齿、采煤机截齿
1200吨矿用掘进机截齿锻造液压机的性能特点：
1、1200吨矿用掘进机截齿锻造液压机(挤压成型)采用三梁四柱液压机结构，大吨位，小台面，结构紧凑，刚性好。
2、加长导向，导向精度高，刚性好，抗侧向力强，特别适用于压制精度高且不对称的产品。
3、采用大通径二通插装阀控制，通油能力强、压力损失小、可靠性强。
4、速度快，可达350mm/s，驱动采用伺服系统，能耗低，效率高。
5、电气采用PLC控制，动作可靠，操作安全方便。
6、1200吨矿用掘进机截齿锻造液压机(挤压成型)还可适用于内球笼毛坯、轴类、齿轮等汽车零件的金属挤压成形，如正挤、反挤、精整等。大家可根据需要定制框架或四柱（冷/热）挤压设备。
1200吨四柱锻造液压机温挤压截齿工艺：
1、选取42cr2mo为加工截齿的原材料；
2、将步骤一中的原材料通过剪切机进行下料和截料，制得棒材；
3、抛丸涂层，抛丸后石墨涂层防氧化、防脱碳；

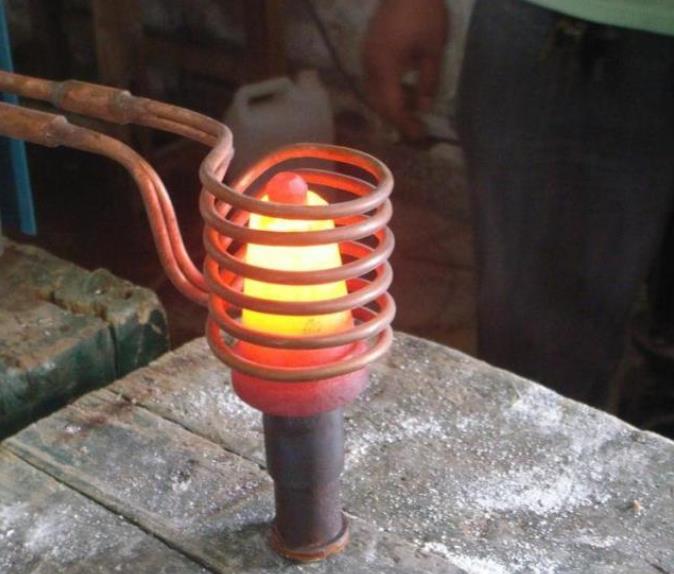

4、将步骤二中的棒材放置于中频感应加热炉中进行加热至1050℃～1100℃；
5、将步骤四中的棒材通过模具制成初坯，形成截齿头初坯和截齿柄初坯；
6、将初坯放置成型模中，通过1200吨矿用掘进机截齿锻造液压机(挤压成型)制成截齿锻坯；
7、退火处理，将截齿锻坯加热至740℃～780℃，保温3～5小时，随炉冷却至300℃～350℃出炉，放置空气冷却；
8、将冷却的截齿尺寸与图纸对比，利用精整模具对截齿进行精整挤压后截取长度，使产品达到图纸要求。

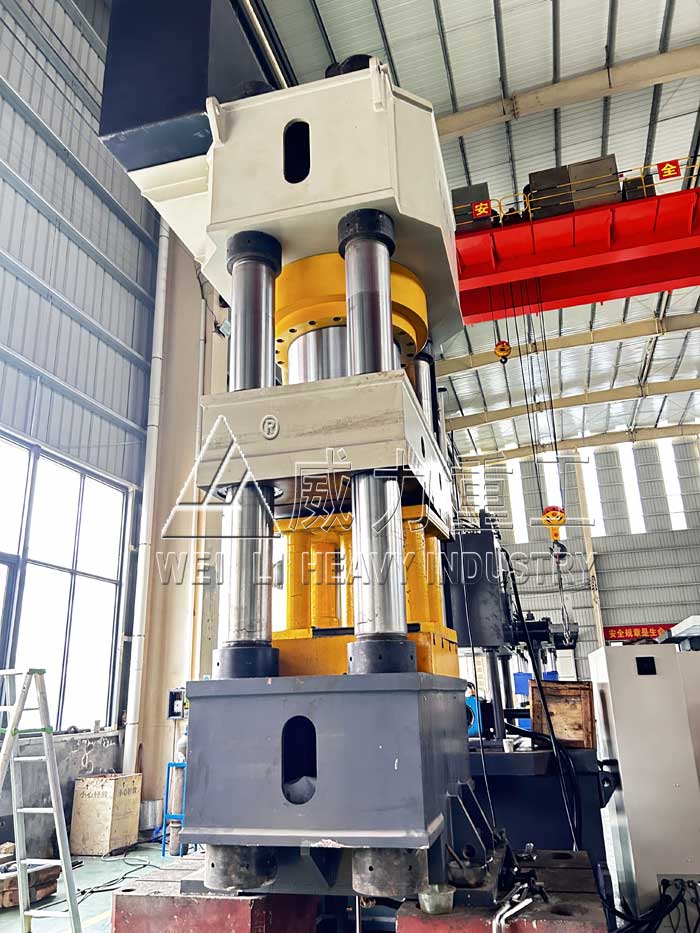

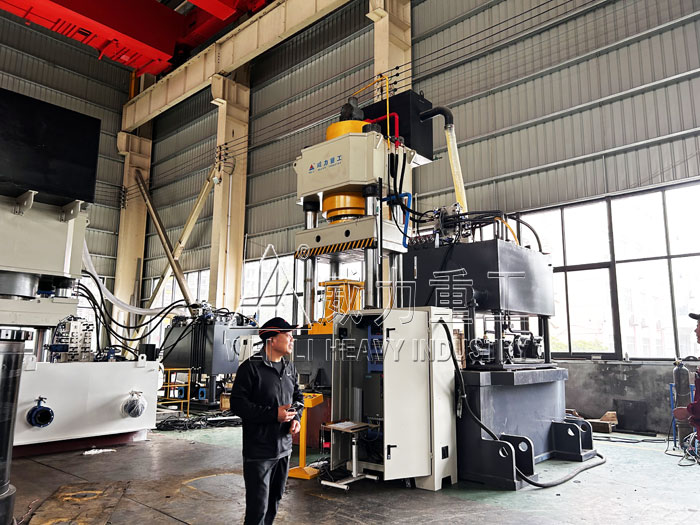

1200吨采煤机截齿热挤压液压机
1200吨矿用掘进机截齿锻造液压机的液压原理：
1200吨矿用掘进机截齿锻造液压机(挤压成型)的液压原理是基于液体的不可压缩性和压力传递原理。当液体在一个密闭的管道中流动时，由于液体的不可压缩性，液体的压力在管道中传递。因此，当一个小的力作用在一个小的活塞上时，通过液体的传递，可以使得另一个大的活塞上产生一个大的力。锻造液压机主要通过油泵将液体推送到液压缸中，从而产生动力和能量。
1200吨矿用掘进机截齿锻造液压机的结构包括油泵、油箱、管道、控制阀、液压缸等，并通过电气控制系统来控制液压机的工作状态。在锻造液压机的工作过程中，油泵将液体推入液压缸中，使液压缸内的活塞向下移动，从而产生锻造所需的力量。

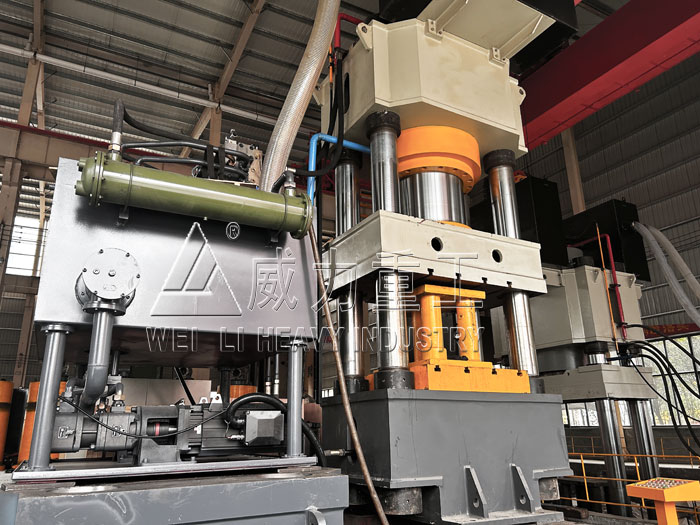

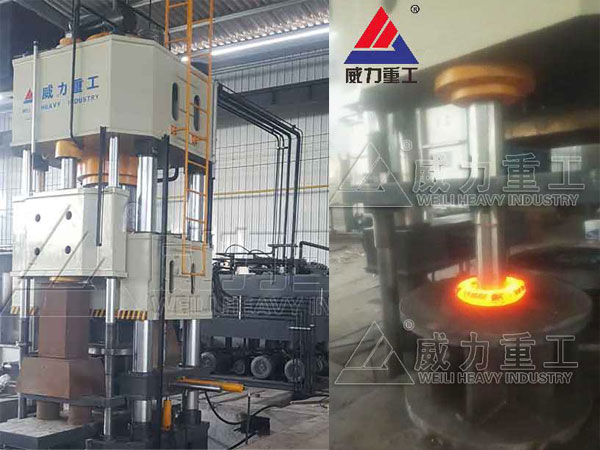

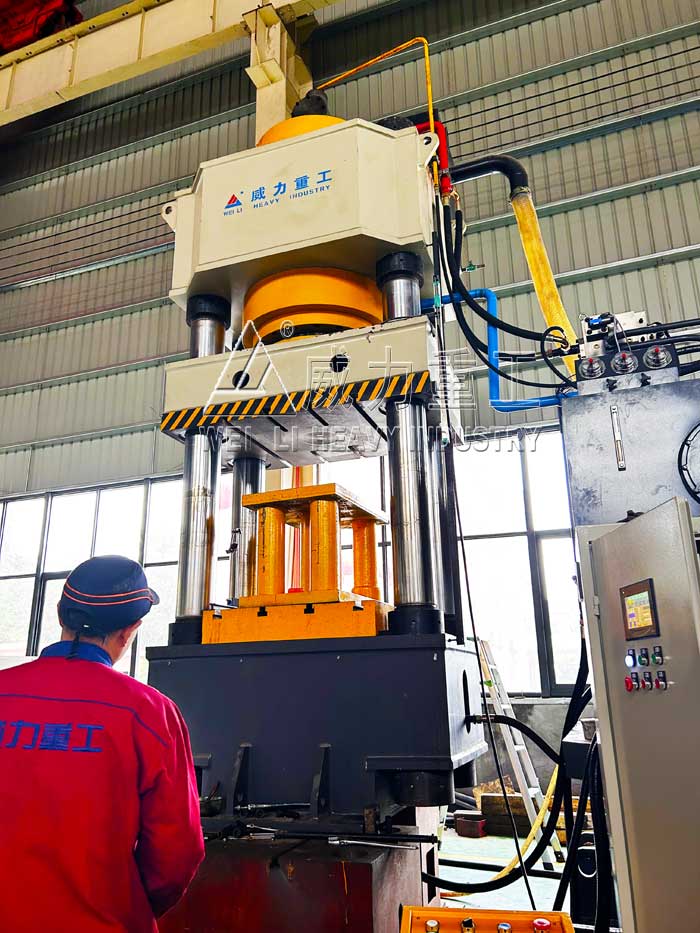

1200吨矿用掘进机截齿锻造液压机
1200吨矿用掘进机截齿锻造液压机(挤压成型)组成结构：
1、机身
1200吨矿用掘进机截齿锻造液压机(挤压成型)机身上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的刚性框架结构承受工作时的作用力。动梁和主缸活塞杆连接，以立柱为倒向上下移动。
动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。
2、行程限位装置
行程限位装置由导向板和行程开关ME-8108组成。分别分为上限位开关，快速转慢速开关和下限位开关，共三个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能做压制行程的控制；液压机定程成型中，开关由时间继电器控制，起到超压保护作用。
3、液压系统动作说明
（1）、概述：液压系统由能量转换装置（泵、油缸）能量调节装置（阀）和能量传输装置（油箱、管路）等组成。借助电器系统的控制，驱动活动横梁运动，完成各种工艺动作循环。
（2）、点动：按压相应按钮得到相应之动作，手松即停。
（3）、半自动：活动梁处在上限位-推料缸在推进位置（单泵）--启动电机--按自动按钮---滑块（靠自重）快速下行（两侧缸同时）--接触到料块压力设置（5MPa或中限位）快转慢压制--到设置压力主缸泄压--回程1秒（回程缸单泵）--活动梁回程至上限位--滑块快速下行。

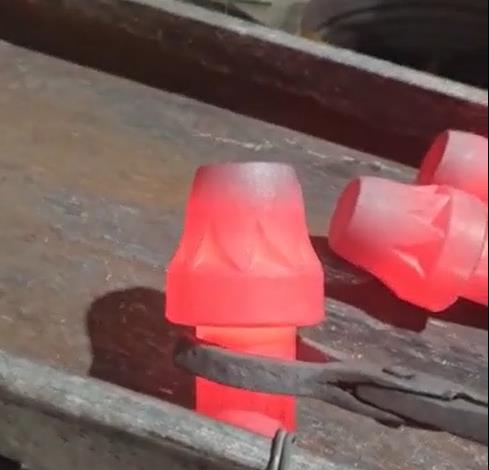

热锻矿用截齿
操作和调试1200吨矿用掘进机截齿锻造液压机时主要事项：
1）不了解1200吨矿用掘进机截齿锻造液压机(挤压成型)结构功能或操作程序的人员不得私行发动机器;
2）在作业过程中不该查看和调整机器;
3）当1200吨矿用掘进机截齿锻造液压机(挤压成型)发现严重的漏油或其他反常情况（如不可靠的操作、噪音、振荡等）时，应中止分析原因，尽量消除原因，不要将故障机器投入生产；
4）1200吨矿用掘进机截齿锻造液压机(挤压成型)不要超载或超越较大偏心距；
5）不要超越滑块的较大行程。较小模具闭合高度不得小于600mm；
6）电气设备接地必须牢固可靠；
7）结束作业时应将1200吨矿用掘进机截齿锻造液压机(挤压成型)的滑块置于较低位置。
锻造成型掘进机截齿
|
