伺服400吨框架式液压机冲压成型矿用锚杆托盘

作者：框架式液压机人气：发表时间：2022-10-27 17:38 【大中小】

矿用锚杆托盘冲压机有多种结构，常用有开式C型冲床、四柱式液压机、框架式液压机等。为提高锚杆托盘的生产效率，山东威力重工近期推出了一款框架式锚杆托盘液压机，冲压150x150x10mm托盘，自动化程度更高，搭配锚杆托盘生产线，可一份中8-10块，加工精度高、自动化操作、提高了锚杆托盘的生产效率。

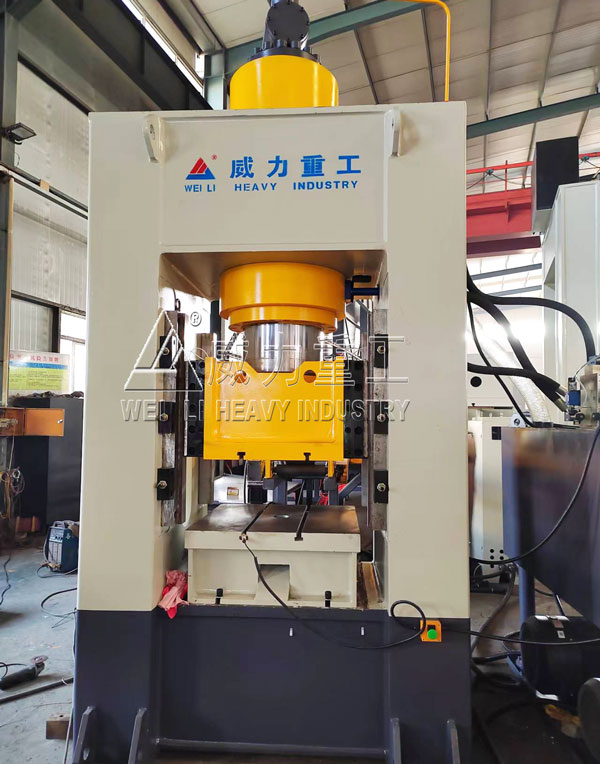

400吨框架式液压机

升级机型锚杆托盘液压机定制的机型包括200吨，315吨，400吨，5800吨，630吨框架式液压机结构。压制锚杆托盘常见型号有：100*100*8、120*120*６、120*120*８、120*120*10、140*140*８、140*140*10、150*150*８、150*150*10、150×150×12、200x200x10、200x200x12、100x350x12、300x300x12、300x300x16、400x400x10、400x400x12、400x400x16等尺寸的锚杆托盘。

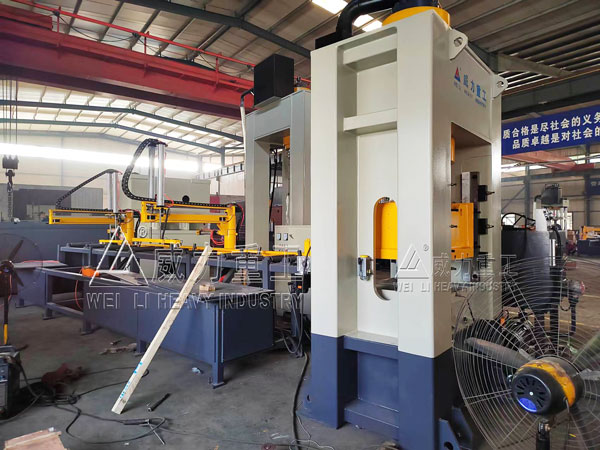

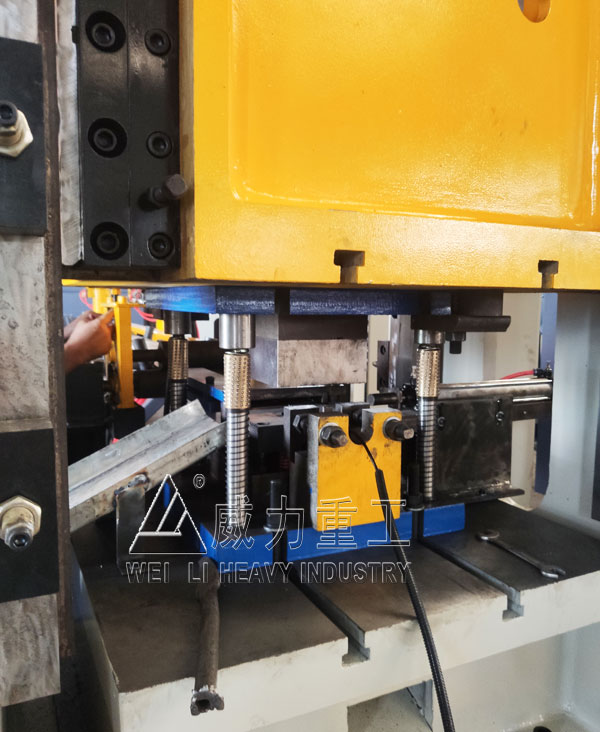

400吨框架式液压机冲压锚杆托盘过程

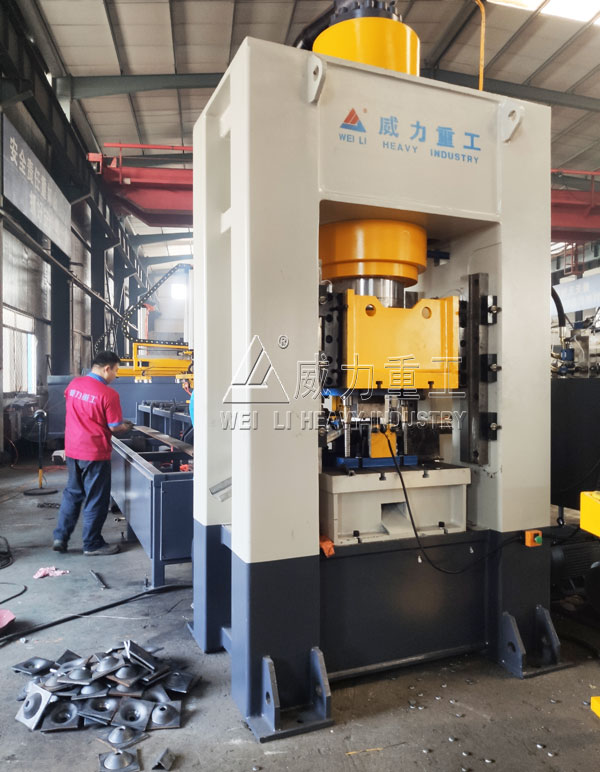

文中是山东威力重工为客户设计定做的一款400吨框架式液压机，专门用于冲压锚杆托盘成型，是一款400吨框架式锚杆托盘液压机，采用四角八面导轨式结构，抗偏载能力强，精度更高，电气系统采用 PLC 可编程控制器及触摸屏进行控制，其它主要电气元件采用国内外名优产品，400吨框架式液压机供电要求 380Ⅴ/50HZ 三相四线制，控制电路要求 220V/50HZ，并在电气柜中配有漏电保护器。阀控电压：DC24Ⅴ。主操作面板设在 PLC 可移动控制柜上，活动按钮站上设有 “ 双手下行”按钮两个、 “ 急停”按钮一个、“ 静止”按钮一个、“ 回程”按钮。可在触摸屏上选择前双手、后双手或者前后双手同时工作。

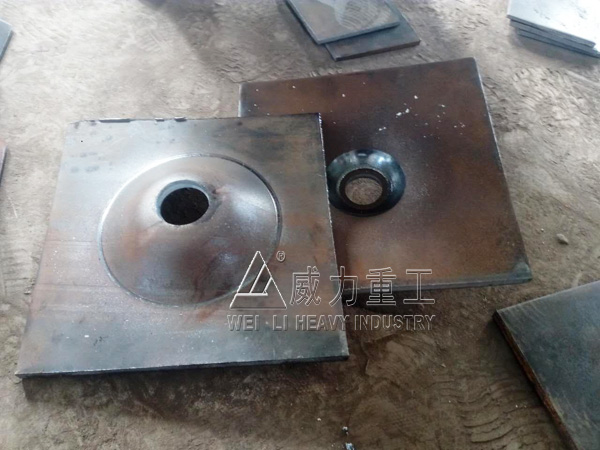

冲压成型锚杆托盘

伺服400吨框架式液压机快速冲压成型矿用锚杆托盘的过程：

条型钢板（注：一定保证条形板材的平整）放置到储料区；辅助工具将板材放到自动送料线，送料系统运行，条型钢板往前移动，伺服400吨框架式液压机剪断、冲孔、冲压成型，经过自动送料机推出成型托盘，经过输送带送至输送带一头，人工码放，到此所有动作完成，重复送料系统的动作，把下一条钢板放到送料线上，送料系统开始下一个送料循环。
