本机是一台1200吨框架式液压机，是公司专门为河北客户定做，用于汽车配件的快速锻造成型，也称为1200吨锻造液压机、1200吨热模锻框架式液压机，四角八面导轨框式结构，精度高，刚性好，抗偏载能力强，模锻效果好，使用寿命长等优点。该设备还可用于金属材料的压制成型，如：冷挤压成型、拉伸、校正、压装、弯曲、翻边等。

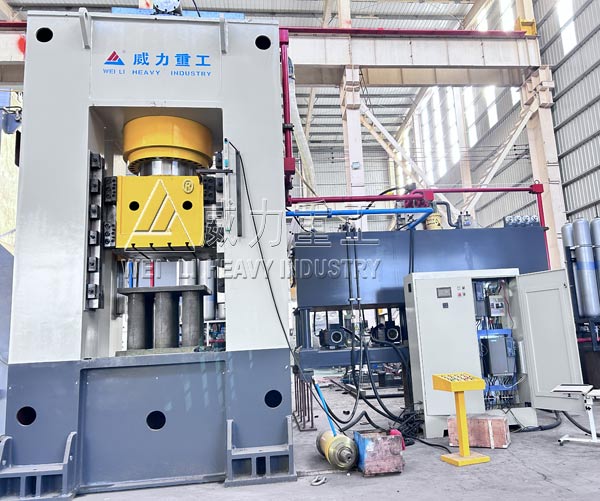

1200吨框架式液压机
1200吨锻造液压机的特点：
1、1200吨锻造液压机-1200吨热模锻框架式液压机采用预应力组合框架式结构或整体框架式结构，设备结构稳定可靠，使用寿命长。
2、滑块采用外45度导轨，消除热变形对导向精度的影响，高抗偏载能力强；
3、1200吨锻造液压机-1200吨热模锻框架式液压机主油缸采用单缸结构液压缸为活塞式，缸筒为整体锻打结构，表面热处理。
3、液压控制系统：泵站配备的阀组选用济宁泰丰阀组。
4、电气控制系统：选用优质的电机油泵厂家，长期合作稳定性好，
5、安全防护系统：可配备光栅保护系统，安全性高，员工操作安全放心
6、一台1200吨锻造液压机-1200吨热模锻框架式液压机设备可根据工艺要求设置多工位，一火成形锻造，生产效率高，生产成本低；
7、成形具有定尺寸压制和定成形力压制两种工作方式，可任意选择；
8、1200吨锻造液压机-1200吨热模锻框架式液压机可配置伺服节能系统、快速换模系统、模具自动喷淋及润滑系统、自动送料系统等辅助系统。
1200吨框架式遁锻造液压机
设备的组成结构：
1、液压机机身
1200吨锻造液压机-1200吨热模锻框架式液压机主机机身采用预应力组合框架结构，上横梁、方立柱、底座通过拉杆锁母预紧构成组合框架，并经应力变形分析，确保主机机架的刚性，立柱内侧布置四角八面可调导轨作为滑块的导向。
上梁：
上梁采用 Q235-A 钢板焊接而成的箱式结构，焊接方式采用二氧化碳气体保护焊接，焊接后进行退火处理，彻底消除内应力，上梁上平面装有安全维修平台、充液油箱，四周有安全防护栏，外形美观。

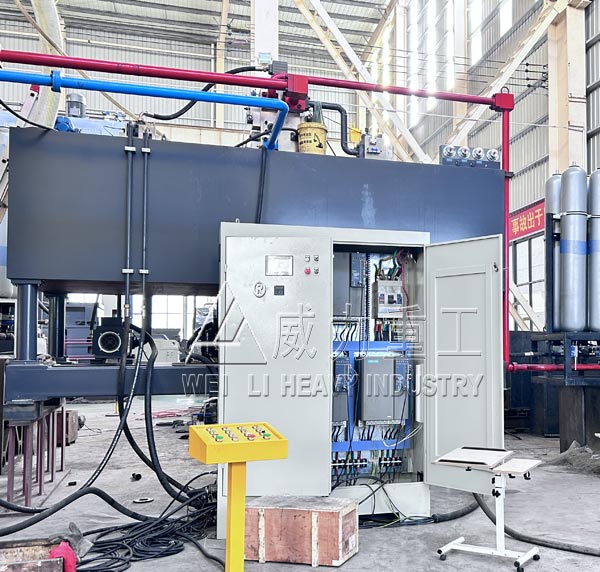

1200吨锻造液压机的电气控制柜
滑块：
1200吨锻造液压机-1200吨热模锻框架式液压机的滑块采用 Q235-A 钢板焊接而成的箱式结构，同上梁一样采用二氧化碳气体保护焊，退火处理。滑块下平面设有 T 型槽，间距 300mm（也可以根据用户需要定做），滑块的四角装有四角八面的可调导轨。
工作台
1200吨锻造液压机-1200吨热模锻框架式液压机的工作台结构同上梁、滑块为箱式结构，焊接后退火处理。工作台上平面设有 T 型槽，T 型槽间距 300mm(可以根据用户要求定做)，工作台上面横向和纵向中心线上均加工有模具定位槽。
拉杆及锁母：
拉杆材料为 45#钢，中频淬火处理后加工而成。锁母为锻钢件加工而成；

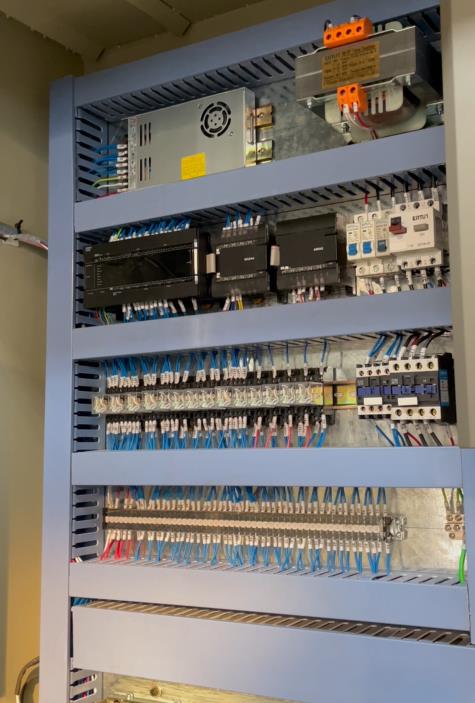

电气控制系统：
电气系统由动力电路和控制电路组成。动力电路为380V、50HZ，担负着油泵电机的起、停和保护。控制部分的核心功能由“PLC”可编程序控制器来承担。根据工艺需要，由主令控制元件（选择开关、按钮等）发出的指令，依据行程开关、压力继电器等检测元件所测得的信号，对机器的开关量、模拟量进行处理，驱动液压先导阀等器件，实现对液压执行元件－－油缸的压力、位移的控制，进而完成机器的生产过程。

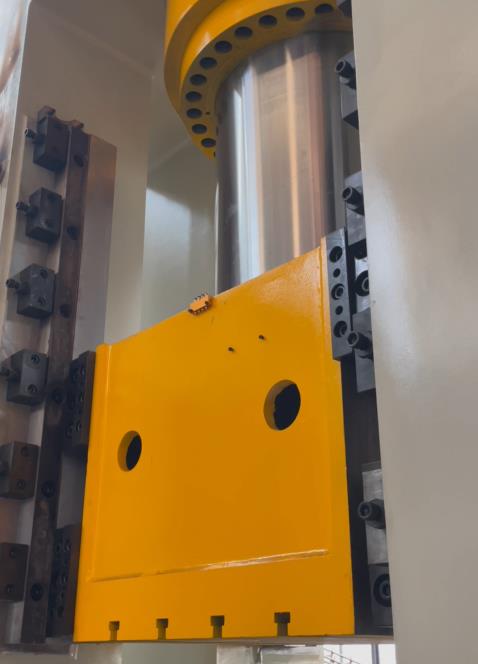

组成细节滑块

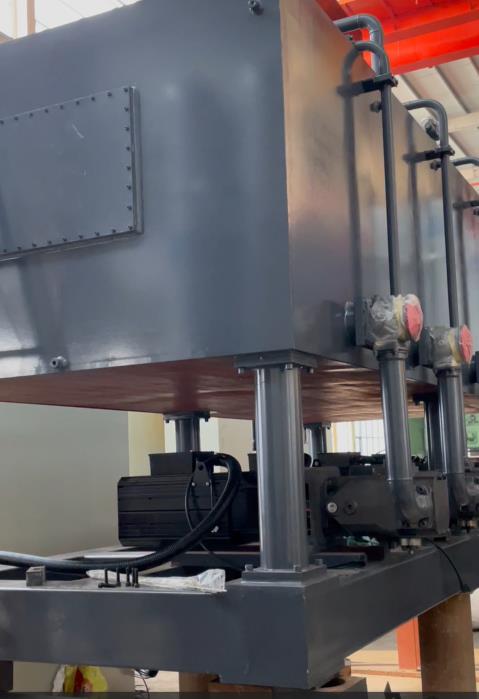

液压控制部分：
1200吨锻造液压机-1200吨热模锻框架式液压机的液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。液压站布置于主机右侧。
安全保护措施：
1、静止及急停按钮:发生异常时按“静止”按钮，压力及工作全部停止,按“急停”按钮,包括电机均停止运行。
2、双手操作按钮。双手下行同步时限0.5～1S。
3、液压双支承保险回路:为防止滑块失控下行, 在活塞式主油缸下腔设置液压支承双保险阀回路,确保安全。设置液压联锁回路,确保支承保险阀不打开时,主缸活塞就无法下行。
4、超载保护：液压系统设有液压安全阀，确保压机不会超载工作而损坏压机。
5、1200吨锻造液压机-1200吨热模锻框架式液压机的机器顶部设有维修平台、梯子和围栏，确保维修人员安全。
1200吨锻造液压机安全操作注意事项：
1、操作时及时清理油污，以防工件滑落伤人。
2、1200吨锻造液压机-1200吨热模锻框架式液压机安装模具必须在断电情况下进行，禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上
3、装好上下模具对中，调整好模具间隙，不允许单边偏离中心，确认固定好后模具再试压
4、检查压力是否达到工作压力，设备动作是否正常可靠，有无泄露现象。
5、对于不同的工件，压装时，应随时调整压机的工作压力和施压液压机、保压次数与时间，并保证不损坏模具和工件。
6、机体压板_上下滑动时，严禁将手和头部伸进压板、模具工作部位。
7、严禁在施压同时，对工作进行敲击、拉伸、焊割、压弯、扭曲等作业。
8、1200吨锻造液压机-1200吨热模锻框架式液压机周边不得抽烟、焊割、动火，不得存放易燃、易爆物品。做好防火措施。
9、试压一件工件，检验合格后再生产。
10、机器运转工作中操作人员不得离开机床。
|
