5000吨汽车纵梁液压机电气系统实现功能与特点

作者:框架式液压机人气: 发表时间:2021-11-20 16:07 【
汽车纵梁液压机、汽车横梁液压机、汽车大梁液压机、汽车底梁成型液压机等主要适用于各类汽车纵梁的压制成形及类似工艺用途,也可用于其它金属件的压制、成形、挤压等。机器采用三梁多缸多柱的结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。这台500吨汽车纵梁液压机是为客户量身打造,除此以外,公司还设计生产有2000吨、2800吨、3000吨、4000吨汽车纵梁压制专用液压机设备。该机器是由主机、液压系统、电气系统等组成,其中电气系统的设计制造,直接关系到机器的正常使用,具体的功能特点如下:


电气系统的功能与特点

1)、电气系统执行的国家标准为《 GB5226.1-2008 机械电气安全 机械电气设备第1部分:通用技术条件》。

2)、5000吨汽车纵梁液压机控制柜为自立形带锁柜,控制柜设置在地面上,5000吨汽车纵梁液压机操作台为琴式操作台装设触摸屏与控制按钮开关,设置在5000吨汽车纵梁液压机左前(审图时确认具体位置),控制柜/操作台涂装颜色:甲方指定。

3)、电气系统为安全型PLC可编程控制器结合触摸屏主控。

4)、PLC预留自动化上下料装置输入、输出接口以备功能扩充。比例放大器、位移传感器采用进口产品。

5)、主控制台设有主机各部分动作的操作按钮和功能转换开关、各部电机的起停按钮、阀体通断指示及各部分的报警、监视指示灯等。

6)、触摸屏实现5000吨汽车纵梁液压机主要工艺参数及故障提示,主要包含以下基本信息:
a)、触摸屏的汉化技术(简体中文)
b)、生产过程中5000吨汽车纵梁液压机状态的监测显示和生产量预置及计数
c)、滑块和液压垫的实时行程、压力数字显示
d)、故障显示诊断功能、显示故障部位
e)、模具数据贮存,可至少贮存99套模具的相关数据
f)、显示和修改下一个模具数据
g)、产量计数器(在触摸屏上显示)
h)、I/O状态注释、实时显示,I/O 接口预留10%。


7)、在5000吨汽车纵梁液压机的每个立柱上都设有一个双手操作台的插座,操作台上设有双手操作按钮和紧急停止按钮。

8)、5000吨汽车纵梁液压机配有4独立的双手移动按钮站(带紧急停止按钮),可单独使用或多个同时使用。

9)、5000吨汽车纵梁液压机每个立柱设置紧急停止按钮,压机5000吨汽车纵梁液压机顶部设置的2个紧急停止按钮。

10)、电气控制柜内设置有照明灯和正品威图自蒸发空调,电气柜有良好的密封性及防尘措施。

11)、装模区有良好的照明≥600 Lux

12)、电气柜上装设电能计量表,所有电气柜防护等级IP54。

13)、元器件、线号标识
a)、标识要求清晰、准确、易于识别、安装牢固。
b)、标识内容要求标明图纸编号以及实际用途,且与相关图纸、资料保持一致。
c)、所有电器部件、线缆必须做出明确的标识,传感器和执行元件等必须用标牌标明控制功能及图纸标号,必须明确标识该元器件的位置。
d)、5000吨汽车纵梁液压机所有电缆以及电缆内各线两端均要有标识。

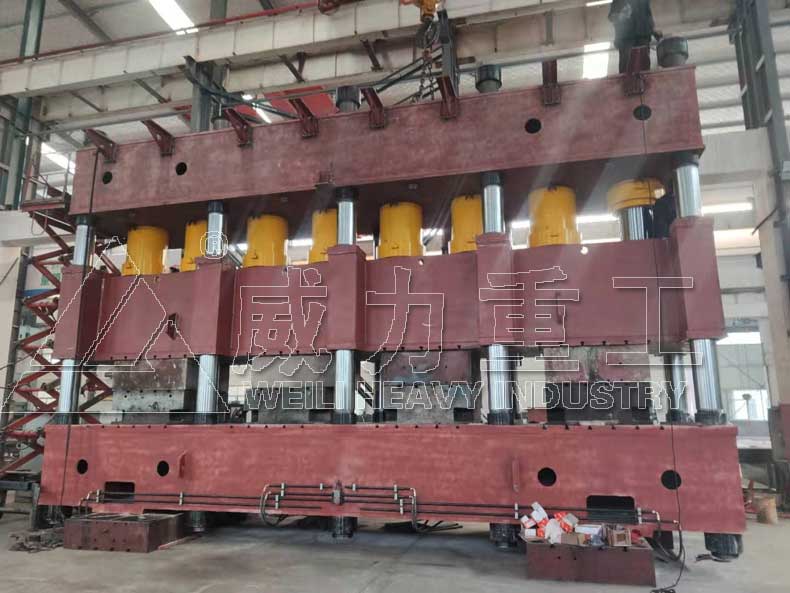

汽车纵梁压制专用液压机

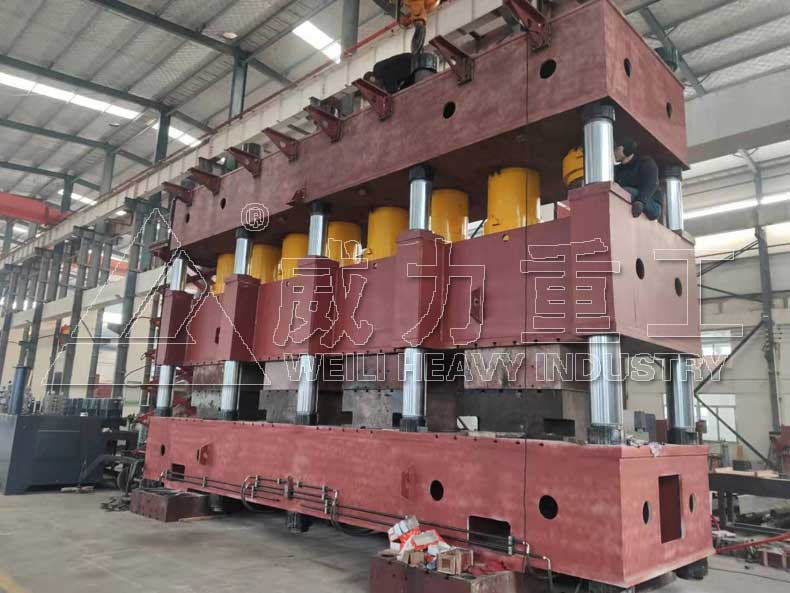

汽车纵梁压制专用液压机

14)、电缆桥架、线槽、线管:
a)、线缆配线及铺设必须有防护、不得裸露,所有电缆铺须固定、捆扎,按相关规范设置支架。
b)、桥架连接使用专用的内外连接板及跨接线。
c)、线架与线槽必须具有25%的预留空间。
d)、桥架的盖板除伸缩缝外,要盖设严密,接头处,转弯处间隙不大于5mm。
e)、在电缆槽内或管内不可以布置端子接头或进行任何导线连接。

5000吨汽车纵梁液压机设备公司采用多缸十八柱的设计结构,三梁为焊接构件,均经壁炉整体回火,大型数控落地镗铣床加工,精度保持性好;滑块行程采用进口位移传感器检测发讯,闭环控制,电液比例泵执行,油缸同步效果好,滑块抗偏载能力较强。立柱表面经中频淬火处理,强度好、硬度高,耐磨抗拉伤。5000吨汽车纵梁液压机设有独立的电器柜,采用日本三菱PLC+触摸屏控制,通过操作面板实现集中操作,半自动状态下动作规范分定压和定程两种方式,定压状态具有保压延时和自动返程功能。液压机设有双手操作、多处急停,过载保护、偏载保护、安全护栏等安全措施。根据用户需要可为机床配置上打料机构,下液压垫、换模升降导轨、移动工作台等,并可以为用户提供框架式结构的机床。
