500吨框架式单动薄板拉伸液压机在汽车冲压件中

作者：框架式液压机人气：发表时间：2022-07-11 15:51 【大中小】

框架式液压机学名比较多，通常被称之为框架液压机、框式油压机、框架式压力机、龙门框架式液压机、汽车行业专用框架式薄板冲压液压机等，是山东威力重工主营产品之一。框架式液压机应用广发，主要用于汽车覆盖件冲压生产线，可以加工汽车配件、汽车钣金、汽车覆盖件、汽车内饰、集装箱板、移动方舱/活动板房、波纹板、大货车车厢板等金属板材。山东威力重工可根据需求设计生产多种吨位的框架式液压机，100吨-5000吨等。文中介绍的是一款500吨框架式单动薄板拉伸液压机，根据工件需要，可配液压垫和移动工作台。主要适用于汽车零部件的拉伸、弯曲、成型、冲裁落料、翻边等各种冲压工艺要求。

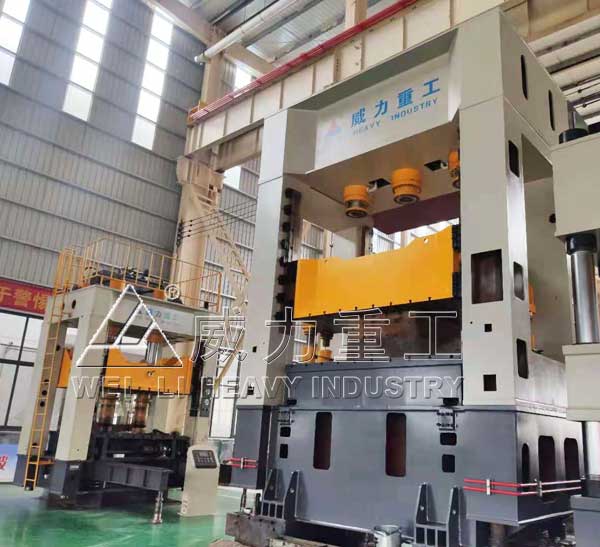

500吨框架式液压机-500吨框架式单动薄板拉伸液压机

500吨框架式单动薄板拉伸液压机的特点：

1、500吨框架式单动薄板拉伸液压机采用预紧框架结构，刚度高。导轨采用四角八面导轨形式，调节方便，导向精度高，抗偏载能力强、精度保持性好。

2、液压控制系统采用二通插装阀集成系统，配备油液精密过滤装置来确保快速上下油缸和自动转换加压能力的稳定性。油管连接采用高压硬管和软管相结合，并且优先采用法兰式结构，液压冲击力小，避免了漏油的发生。

3、电气控制系统采用可编程序控制器。

4、500吨框架式单动薄板拉伸液压机具有台面大、速度快等特点。

5、采用位移传感器和压力传感器，并可在触摸屏上显示和设定行程、压力、时间等参数及机器运行状态、报警指示、故障点等功能。

6、通过操作面板可选择液压垫顶起、不顶出、拉伸三种工作状态，每种工作状态均可实现定程、定压两种压制方式。

7、500吨框架式单动薄板拉伸液压机采用PLC控制的电气系统结构紧凑，工作灵敏、可靠，柔性好；

8、具有调整、双手单次循环、（带送料装置的）连续工作三种操作方式；

9、可配置自动润滑油泵和光栅保护装置，工作台四角还增设四角调平系统，进一步提高框架式液压机的精度，具备加工精密件的能力。

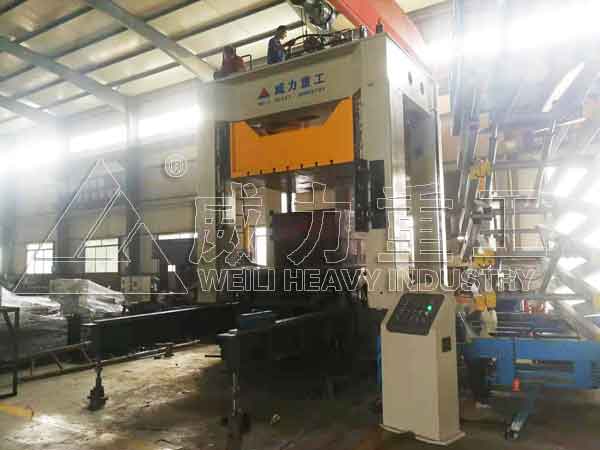

500吨框架式液压机在汽车零部件中应用

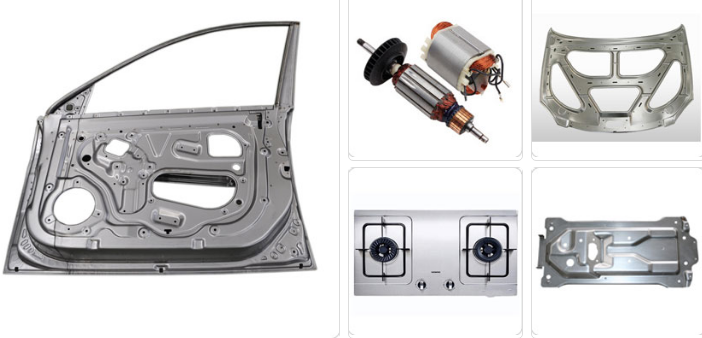

汽车冲压件，顾名思义，就是构成汽车零部件的金属冲压件。在汽车冲压件中，一部分经冲压后直接成为汽车零部件，另一部分经冲压后还需经过焊接、或机械加工、或油漆等工艺加工后才能成为汽车零部件。汽车冲压件品种繁多，如汽车减震器冲压件弹簧托盘、弹簧座、弹簧托架、端盖、封盖、压缩阀盖、压缩阀套、油封座、底盖、防尘盖、叶轮、油筒、支耳、支架等都属于汽车冲压件。框架式液压机在汽车冲压件生产中采用了大量的冷冲压工艺适合汽车冲压件工业多品种、大批量生产的需要。500吨框架式单动薄板拉伸液压机是在汽车制造上常用的一款机器设备。

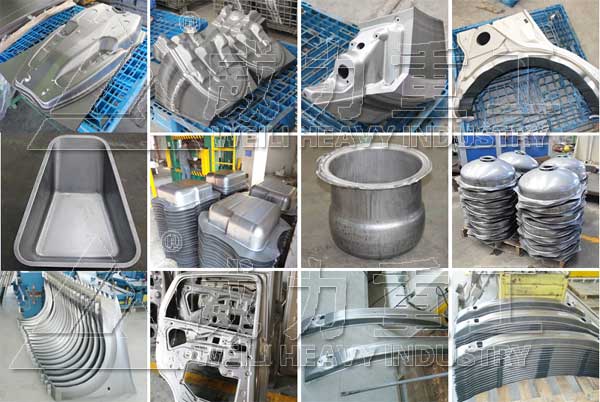

汽车冲压件

500吨框架式单动薄板拉伸液压机导向精度高，活动横梁的运动是靠安装在框架上的平面可调导向装置进行导向，且间隙可以调整，大大提高了抗侧推力的能力，同时立柱的抗弯能力好。受侧推力作用时弯曲变形小，因此导向精度较高。500吨框架式单动薄板拉伸液压机采用计算机优化结构设计，为全钢板焊接框架式结构。并经壁回火处理，精度保持性好。四角八面导轨，导向精度高，抗偏载能力强，并采用集中润滑。滑块运行速度快，工作效率高。
