伺服1250吨框架式液压机冲压汽车覆盖件一次成型

作者：框架式液压机人气：发表时间：2021-09-16 16:54 【大中小】

汽车覆盖件（以下简称覆盖件）是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和内部零件。轿车的车前板和车身、载重车的车前板和驾驶室等都是由覆盖件和一般冲压件构成的。覆盖件的制造是汽车车身制造的关键环节。冲压汽车覆盖件成型液压机设备有四柱式、框架式两种结构。山东威力重工在汽车覆盖件冲压液压机的设计上经验丰富，吨位100吨-5000吨汽车覆盖件冲压液压机均可设计定做生产。这台伺服1250吨框架式液压机设备就是公司专门为客户生产，主要用于汽车覆盖件成型、汽车冲压件成型等。定做高性价比的汽车覆盖件冲压液压机、汽车配件成型液压机设备，就找山东威力重工，咨询张经理：18306370898（可加微信）

伺服1250吨框架式液压机

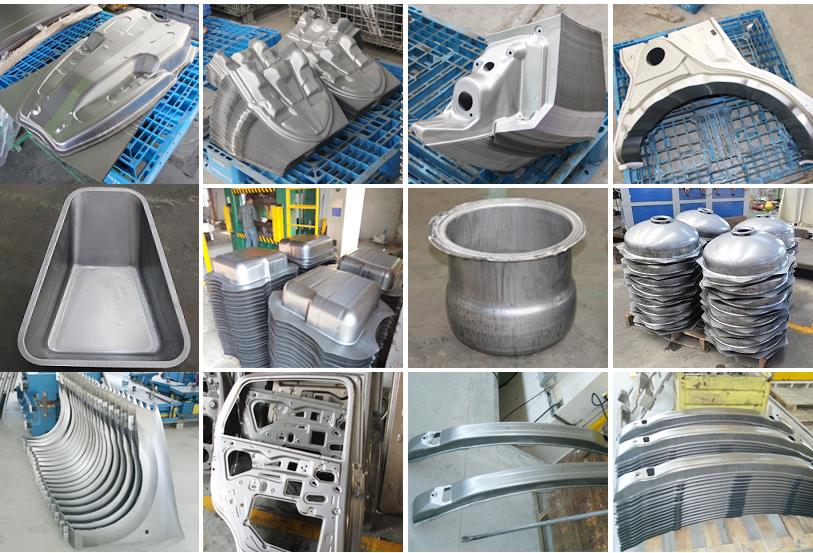

根据汽车覆盖近的特征分类，公司会定做合适机型。汽车覆盖件的分类有如下几种：

（1）对称于一个平面的覆盖件。诸如发动机罩、前围板、后围板、散热器罩和水箱罩等。这类覆盖件又可分为深度浅呈凹形弯曲形状的、深度均匀形状比较复杂的、深度相差大形状复杂的和深度深的几种。

（2）不对称的覆盖件。诸如车门的内、外板，翼子板，侧围板等。这类覆盖件又可分为深度浅度比较平坦的、深度均匀形状较复杂的和深度深的几种。

（3）可以成双冲压的覆盖件。所谓成双冲压既指左右件组成一个便于成型的封闭件，也指切开后变成两件的半封闭型的覆盖件。

（4）具有凸缘平面的覆盖件。如车门内板，其凸缘面可直接选作压料面。

（5）压弯成型的覆盖件。以上各类覆盖件的工艺方案各有不同，模具设计结构亦有很大差别。汽车覆盖件冲压液压机设计也有一定的差异。

伺服1250吨框架式液压机冲压汽车覆盖件的工序：

一，冲压落料。落料是在原材料钢板的基础上是为了得到拉深工序所需的外形尺寸。这一工序技术含量要求不高，只需要尺寸设计好就可以。但是如果这一工序的尺寸出现问题，将直接影响后面工序的正常生产。

二，拉深加工。拉深加工是汽车车身覆盖件冲压加工成形最关键的工序，汽车车身覆盖件大部分的外形和性能是由拉深加工所决定的。基本上可以说这一工序的成败直接决定了这个产品的成败，整个汽车冲压模具的关键技术点都在这一工序上。

三，修边。由于拉深加工过程中，我们需要对材料留够加工余量，以便拉深加工的顺利进行，而在拉深加工后，就需要有修边工序来切掉多余的余量。

四，翻边。在修边后，通过翻边工序加工汽车车身覆盖件的边缘尺寸，一般都是加工立边。

五，冲孔。汽车覆盖件上的孔，在设计时都是在最后的工序中进行加工，这样就可以避免在拉深加工的时候孔径和形状发生变形和扭曲。

汽车车身覆盖件属于冲压件当中技术难度高要求严格的种类，所有在实际的操作中，还应该根据车身的具体情况和要求灵活的制定冲压工序。

伺服1250吨框架式汽车覆盖件冲压液压机结构形式及要求：液压机主机由机身、滑块、移动工作台、主缸、液压垫、移动工作台提升夹紧油缸、行程限位、上极限安全锁紧装置等组成。

1、机身：

汽车车身车壳覆盖件成型1250吨框架式液压机机身为整体框架式结构，由钢板焊接的结构件组成，左右支柱中间留有侧窗口，采用Q235优质钢板焊接结构，二氧化碳气体保护焊；焊后需经过退火处理充分消除焊接变形和应力，确保焊接件经久而不变形，精度保持性好。其中下横梁、支柱、上横梁通过拉杆预紧（液压预紧）构成组合框架；机身中间设有滑块、滑块导向采用斜楔式四角八面导轨，滑块导板采用A3+CuPb10Sn10复合材料，支柱上的导轨采用可拆卸导轨。

①上梁、底梁：上梁、底梁由Q235-A钢板焊接而成，焊后进行消除内应力处理，确保设备自身结构和精度稳定性。上梁上加工有主缸安装孔。底梁内部安装液压垫缸及液压垫。

②支柱：支柱由Q235-A钢板焊接而成，焊后进行消除应力处理。支柱上安装有可调的滑块导向块。

③拉杆、锁母：拉杆、锁母材料均为45#钢。拉杆与锁母螺纹相配，通过超高压预紧装置预紧，锁紧机身。

2、滑块：

滑块为钢板焊接箱形结构，滑块底面板为整块钢板，保证足够的刚度和强度。伺服1250吨框架式汽车覆盖件冲压液压机滑块采用四角八面导轨导向，在左右支柱上共设有4组导向块，滑块的导板在导轨上作垂直运动，运动导向精度靠滑块导轨上斜铁来调整，以保证与移动工作台的平行度，调整方便，调整精度高，调整后精度保持性好，抗偏载能力强

3、主缸：

主油缸采用活塞缸和柱塞缸结合的多缸式结构，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢锻件，以保证材质的均匀性，油缸密封采用进口材料优质密封圈密封。

4、、液压垫缸：

伺服1250吨框架式汽车覆盖件冲压液压机底梁内部设置一个液压垫缸装置，液压垫具有液压垫或顶出器两种功能，可用于在钢板拉伸过程中提供压边力或用于顶出制件，液压垫为单顶结构，并安装直线位移传感器，压机能方便地实现滑块和液压垫行程转换位置的数字设定，操作简便实用。

1250吨框架式汽车覆盖件冲压液压机

伺服1250吨框架式汽车覆盖件冲压液压机框架结构，机身刚性好。滑块采用四角八面导轨导向，调整精度高、抗偏载能力强。本机滑块下行速度快，工作台面大，具有上滑块和下液压垫的反拉伸功能，工艺范围广，可完成金属薄板的拉伸、冲裁、弯曲、翻边等工艺。尤其适用于汽车行业的钢圈、车身、桥壳、地盘、车门等零件。覆盖件冲压生产线型工艺流程为：卷料→开卷剪切/落料(包括开卷、清洗、校平、剪切或落料、堆垛)→冲压成形(包括拆垛、清洗、涂油、板料对中、上料、冲压成形、取件)→检验→装入工位器具→入库，在这样的生产流程中，机器人冲压线和冲压机械手自动化生产线线适合于对传统压力机线的改造。
