框架式单动薄板拉伸液压机(315吨500吨630吨)拉伸机

产品分类：框架式通用液压机

单动薄板拉伸液压机分为框架式、四柱式两种结构，主要适用于各类黑色和有色金属板料覆盖件的深、浅拉伸工艺，也可以用于弯曲、磨边、冲压等工艺...

订购热线：18306370898

跟此产品相关的产品

: 630吨框架式汽车配件冲压液压机-伺服630t油压机

: 伺服200吨框架式液压机(出口)-200精密快速液压机

: 伺服1000吨框架式油压机_1000T框架薄板拉伸液压机

: 315吨油压机_315吨框架式油压机_框架式复合材料液

产品详情

单动薄板拉伸液压机分为框架式、四柱式两种结构，主要适用于各类黑色和有色金属板料覆盖件的深、浅拉伸工艺，也可以用于弯曲、磨边、冲压等工艺。本机是为客户设计定做的一台630吨伺服框架式薄板拉伸液压机，该设备设有快速油缸，结构简单、动作灵敏可靠、操作安全方便，可实现点动调整和半自动工作两种操作方式。半自动工作中，活动工作台可完成快速下行、慢速靠模、加压、自动回程和回程停止整个工作循环。生产效率高，模具使用寿命长，能耗低。框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机采用导轨导向，保证压制精度。配有伺服控制系统，高效节能、环保等优点。山东威力重工可为客户量身打造100吨-5000吨单动薄板拉伸液压机设备，采购定做咨询张经理：18306370898（可加微信）

315吨框架式液压机与630吨伺服框架式液压机车间现货

性能特点：

1、框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机框架式结构刚性好、精度高、抗偏载能力强。　　
2、液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄露点。

3、采用进口PLc控制的电气系统结构紧凑，工作灵敏，可靠，柔性好；继电器控制系统工作可靠，动作直观，维修方便。

4、通过操作面板选择不仅可实现定程、定压两种成形式艺，而且可实现有垫、无垫、顶出三种工艺工作循环。

5、框架结构采用全钢焊接；四角八面直角导轨、精度高，刚性好、并采用液压预紧。

6、液压系统采用二通插装集成阀；整个系统工作稳定、可靠，使用寿命长，泄漏少，故障点少。

7、电器系统采用“PLC”可编程序控制器控制；并可配置行程数显、光电保护装置及移动工作台（方便更换模具），框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机具有上滑块及下液压垫的双动功能，根据用户要求液压垫可改为顶出器，也可作拉伸之用。因此工艺范围广，可完成金属薄板的拉伸、弯曲、冲载（需配缓冲装置）等工艺。

8、可实现定压、定程两种工艺，具备保压延时功能，延时时间可调。

9、工作压力行程可在规定范围内按工艺要求调节，操作简便采用按钮集中控制。

10、框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机具有拉伸和压边两个滑块，工作台中间装有液压垫（顶出缸），可供拉伸工艺使用；拉伸滑块（内）和压边滑块（外）均采用45度导轨导向，精度高可调整；该系列双动拉伸机的内外滑块还可以紧固在一起，变为一个滑块，以作为单动液压机使用。

630吨框架式单动薄板拉伸液压机

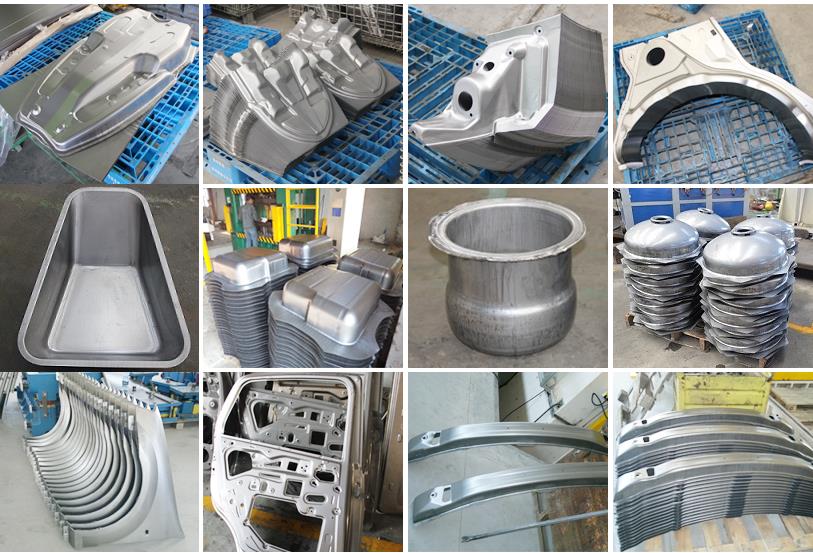

适用领域：

适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺，特别适用以下领域：

　　★ 汽车零部件：车身覆盖件、制动片、油箱、底盘、桥壳、保险杠；

　　★ 家用电器：洗衣机零件、电饭锅零件：电视机零件、冰箱零件等；

　　★ 厨房用具：洗涤槽、壶具、不锈钢用具、其它各种容器；

　　★ 其它：拖拉机、摩托车、航天、航空。

一、液压机工作方式

框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机的工作方式选择：有手动、半自动（单次循环）两种工作方式，保压时间可通过触摸式工业显示屏设置。

1、手动：在必要安全联锁满足的条件下，按压相应的按钮产生相应的动作，手松即停，主要用于机器和模具的调整，其动作有滑块下行、回程动作；

2、双手动单次循环：双手按压下行按钮，设备连续完成进给——压制——保压（到设定的压力或者位置）——排气（时间和次数可以设定）——回程到位停止，设备完成一次连续的动作。

二、行程压力调整

压头采用接近开关控制行程和极限位置。温度控制通过触摸显示屏设置，可根据工艺需要灵活设定。

三、保压和补压

框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机具有自动补压系统，当低于设定压力时，补压泵自动启动，可确保长时间压制（1-10小时）的压力波动±2％。

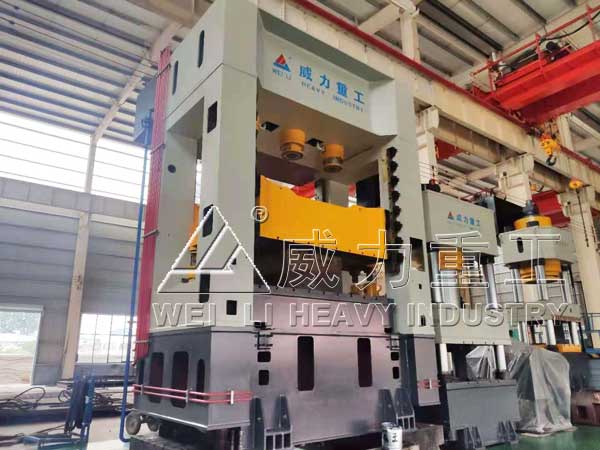

630吨框架式薄板拉伸液压机

四、框架式液压机结构

框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机主要由主机、液压系统、电气控制系统及其它辅助部件组成。

1、主机

框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机主机为整体框架机身，全钢焊接结构，其结构形式是当前当前成熟、刚性较好的结构，其受力重新经过了严格的经典力学计算和富余设计，具有足够的强度和刚度。机身采用优质钢板采取二氧化碳气体保护焊工艺焊接而成，焊缝均匀一致，焊后经退火处理充分消除内应力，确保使用中的精度保持性，四周安装有透明有机玻璃防护装置，确保安全不会伤及操作人员，安全门采用气缸上下推动。

2、外观

框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机外观的精细化水平从焊接、打磨、抛光、油漆等工序严格控制，确保焊接均匀一致，尖锐棱角倒钝。

3、油缸

主油缸的缸径活塞杆比率和油泵排量经过合理配置，可以满足进给速度的需要，缸体厚壁无缝管精镗珩磨而成，内壁呈网状油膜，有利于密封件的润滑，减小磨损。油缸密封件采用台湾顶基公司产品，有着优良的密封性能和较高的使用寿命。

4、油缸工艺

主油缸的活塞和导向套的表面堆焊铜，铜层厚度加工后不低于3mm,可使摩擦副表面形成合理的硬度差，确保油缸稳定的工作性能。活塞杆采用45#钢调质淬火精磨后，表面镀工程硬铬抛光处理，耐蚀耐磨。

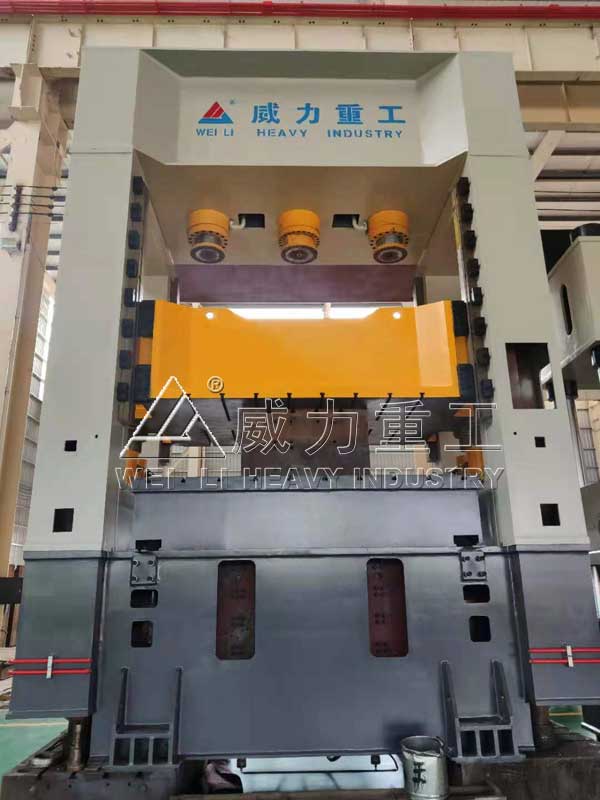

500吨伺服框架式快速拉伸机

5、液压系统

（1）液压系统采用独立的油箱，全封闭结构，布置在框架式单动薄板拉伸液压机(315吨500吨630吨)框架拉伸机主机右侧。油箱、管路全部采取严格的磷化防锈保洁处理以确保液压系统的清洁度。

（2）油泵电机组、空气滤清器和控制阀安装在油箱上平面上，系统采用高精度的比例流量阀控制，可以实现在低速状态下的稳定进给。油箱的后面安装带有温度显示的液位计，开有清洗窗和放油孔。

（3）液压系统连接中易产生冲击的地方，采用高压软管连接，避免高压冲击产生震动而引起的泄漏和钢管的爆裂。软管采用拖链防护。油管进出油箱的位置，全部采用胶圈密封。

1250吨框架式拉伸机
1250吨框架式液压机

序号	参数名称		单位	框架式液压机（单动薄板拉伸液压机）
序号	参数名称		单位	100	200	315	400	500	630	800	1000	1250	1500
1	公称力		KN	1000	2000	3150	4000	5000	6300	8000	10000	12500	15000
2	回程力		KN	100	450	600	650	900	1200	1200	1800	2500	3200
3	大开口高度		mm	900	1100	1250	1350	1500	1500	1500	1500	1800	1800
4	液体垫力		mm	200	630	1600	2000	2000	2000	3000	3000	3500	4000
5	液压垫行程		mm	200	250	300	350	350	350	350	350	400	400
6	滑块行程		mm	600	700	800	800	900	900	900	900	900	900
7	滑块形成速度	空载下行	mm/s	120	100	100	100	100	80	80	80	80	80
		工作	mm/s	14	15	10	9	14	10	16	12	9	14
		回程	mm/s	120	70	60	50	70	55	90	65	45	70
8	液压垫形成速度	顶出	mm/s	50	40	20	15	30	30	30	30	30	30
8	液压垫形成速度	退回	mm/s	100	80	40	30	60	60	60	60	60	60
9	工作台有效尺寸	左右	mm	850	1000	1200	1200	1500	3000	3000	3000	3000	3000
9	工作台有效尺寸	前后	mm	600	800	1200	1200	1200	1600	1800	2000	2000	2000
10	液压垫尺寸	左右	mm	650	600	800	800	1000	2200	2200	2200	2200	2200
10	液压垫尺寸	前后	mm	400	500	800	800	800	1200	1250	1500	1500	1500
11	移动工作台载重		T					15	15	15	15	20	20
12	电机功率		KW	7.5	15	22	22	44	50	60	70	80	160
