400吨框架式液压机_400t框架式液压拉伸机(带液压
产品分类： 框架式通用液压机
适用于汽车行业和厨卫行业及加点产品的各种金属薄板件拉伸，冲压，冲孔，切边等成型工艺。采用伺服驱动控制系统，其速度和压力可调可控。山东威力...
订购热线：18306370898
适用于汽车行业和厨卫行业及加点产品的各种金属薄板件拉伸，冲压，冲孔，切边等成型工艺。采用伺服驱动控制系统，其速度和压力可调可控。山东威力重工可根据拉伸件的工艺需求，设计生产定做单动薄板拉伸液压机、双动薄板拉伸机、金属拉伸机，金属模压成型机，冲压机等。参数如吨位，台面大小，开口，行程等都可以按照客户要求定制。采购了解400吨框架式液压机_400t框架式液压拉伸机(带液压垫)价格，欢迎致电咨询张经理：18306370898（可加微信）或来厂考察。
机器主要用途和工作条件：
机器主要用途和工作条件：
400吨框架式液压机_400t框架式液压拉伸机(带液压垫)是为用户设计、制造的框架式薄板拉伸液压机，主要适用于金属板件的拉伸、弯曲、成型等工艺。
机器允许工作环境温度：5～40℃；动力电采用380V三相四线制，电压波动范围380V±10%。
机器主要结构形式：
400吨框架式液压机_400t框架式液压拉伸机(带液压垫)机身采整体框式机身结构，主要构件为钢板焊接结构。滑块采用斜楔式四角八面导轨导向。
主要技术参数
| 项 目 | 单 位 | 参数 | |
|---|---|---|---|
| 公称力 | kN | 4000 | |
| 回程力 | kN | 315 | |
| 液压垫力 | kN | 1000 | |
| 液体最大工作压力 | MPa | 25 | |
| 滑块行程 | mm | 500 | |
| 液压垫行程 | mm | 100 | |
| 滑块最大开口高度 | mm | 900 | |
| 滑块速度 | 快下 | mm/s | 300-400 |
| 压制 | mm/s | 10-30 | |
| 回程 | mm/s | 300 | |
| 工作台尺寸 | 左右 | mm | 1600 |
| 前后 | mm | 1000 | |
| 主电机功率 | KW | 约50 | |
| 液压垫尺寸 | 1000x500 | ||

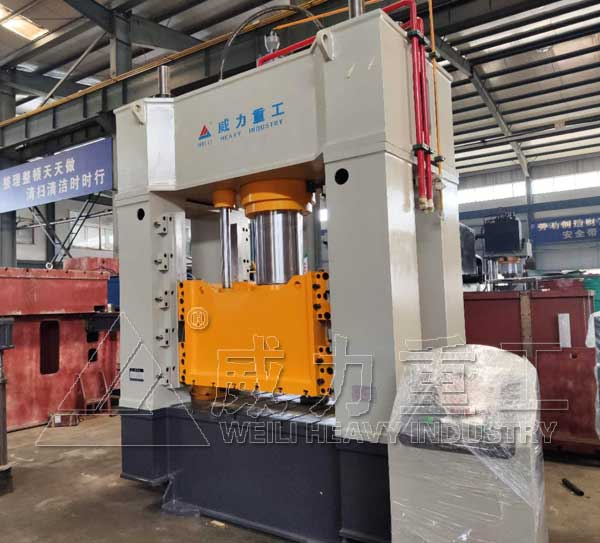

400吨框架式液压机厂家车间生产完成

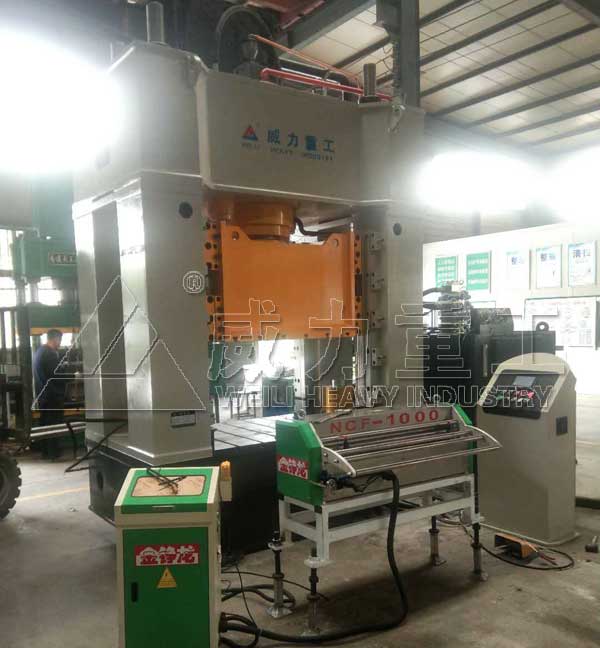

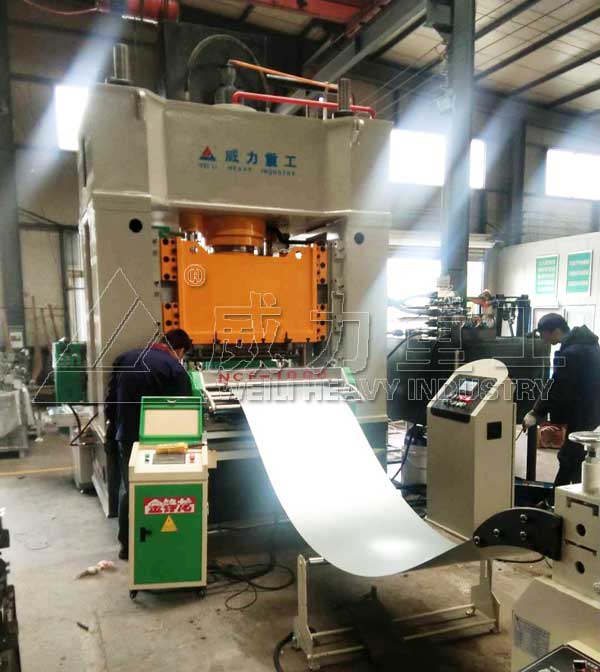

400吨框架式液压机客户使用现场
400吨框架式液压拉伸机
主要结构及功能简介
400吨框架式液压机_400t框架式液压拉伸机由主机、液压系统、电气控制系统、润滑系统、安全保护装置等组成。
1.主机
主机主要由机身、滑块、液压垫、附加工作台、油缸等组成。机身为整体框架结构；立柱上布置了可调斜楔式四角八面导轨作为滑块的导向，导轨导向面积大、间隙小，抗偏载能力强，精度保持性好；主工作油缸均布在上横梁内；液压垫缸均布在工作台内。
400吨框架式液压机_400t框架式液压拉伸机整机的设计全部采用计算机优化设计，机床的强度高、刚度好，外形美观。主要结构件均采用钢板焊接结构，焊后经去应力处理；焊缝经打磨无焊渣和流疤现象；再经抛丸处理；主要结构件经我公司数控五面体龙门加工中心、数控落地铣镗床等先进设备进行精加工，保证了整体机身外观平整美观、精度高、刚性好。
1.1上横梁
上横梁内装有主油缸，其上装有安全维修平台。
1.2滑块
滑块置于机身中间，其上平面与主油缸联接。滑块采用可调斜楔式四角八面导轨作为滑块的导向，导轨导板采用耐磨材料，导向面积大、间隙小，抗偏载能力强，耐磨性能好，使用寿命长以及更换方便；调整精度高、刚性好，精度调整后保持性好。滑块下平面设有T型槽。
1.3工作台
在工作台中间置有液压垫和液压垫缸。在其上平面装有附加工作台。
1.4液压垫
液压垫置于工作台内，用于拉伸工艺时的工件压边，在液压垫的上平面装有可更换的顶杆垫，以防止因顶杆对液压垫的冲击而造成液压垫上平面的变形和损伤。。
1.5各部油缸
主缸为三缸结构，此结构可以使上横梁和滑块的受力均匀、变形小，滑块运行时更加平稳。可适应各种形状零件的加工。主缸缸体通过法兰与上横梁连接，活（柱）塞杆与滑块连接。
液压垫缸采用单缸或多缸缸结构，一字布置，此结构使液压垫受力均匀，以达到理想的拉伸效果。
各油缸缸体均采用优质碳素钢，以保证材质的均匀性。活（柱）塞杆采用优质碳素钢，经退火处理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞杆表面中频淬火处理。
主油缸和液压垫油缸主密封均采用进口材料密封元件，密封可靠，使用寿命长。
1.6检修安全平台
在400吨框架式液压机_400t框架式液压拉伸机上横梁上置有检修安全平台，该平台由钢板、护栏和带防护梯子组成，便于检修工人安全地对液压系统进行维护、检修。
2、液压系统
液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。本机主动力系统和油箱放在主机的顶部，可以使机器减少占地面积。
2.1泵组
400吨框架式液压机_400t框架式液压拉伸机系统中的主油泵采用高压恒功率油泵。主缸、液压垫缸供油采用同一套泵组，在满足工艺参数的前提下合理分配功率，降低整机的功率。
辅助泵用于控制油路等，400吨框架式液压机_400t框架式液压拉伸机系统具有压力高、噪声低、流量大，抗污染能力强的优点。同时该泵还可为移动工作台夹紧及抬起动作。
2.2阀组
液压系统泵出口及主缸控制阀组全部采用二通插装阀组，插装阀组具有液压换向、锁定、平衡、快慢速切换、超压保护等功能。该系统结构紧凑，响应快、内漏小；动作灵敏可靠，抗污染能力强，液流阻力小，维修方便，寿命长。
2.3充液阀
400吨框架式液压机_400t框架式液压拉伸机滑块快下时，油缸充液采用充液阀装置，具有渗漏小，保压性能好，控制压力低，充液流速高的特点，维修及更换备件容易。当滑块快速下行时，由于主缸上腔内形成负压将充液阀吸开，油箱内大量油液充入油缸内；当滑块停止运动时，充液阀在弹簧力的作用下关闭，当滑块回程时，由控制油打开卸压阀卸压，然后打开阀芯使之向油箱排油。
2.4油箱、管路
油箱为钢板焊接结构，其上安装有油位指示计、空气滤清器等，油箱安装时要进行酸洗、钝化和防锈处理，配有油液过滤装置，过滤精度以保证工作油液的清洁度，并可实现过滤装置堵塞事故报警。在侧面开有油箱清理孔，以方便对油箱的清理。
400吨框架式液压机_400t框架式液压拉伸机液压管路系统密封可靠，连接方式优先采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表，管路磷化处理然后涂防锈耐油漆。油管不露于主机正面。
2.5 能有效控制液压系统泄漏的措施：
2.5.1结合面（阀、阀块、法兰、管接头）采用优质密封圈，系统各处密封应可靠，防止空气混入系统，有效防止壳体附件和焊接件漏油。
2.5.2管道排列有序整齐，高低压管道有明显的颜色区分，优先采用法兰式连接，并设有足够的防震隔振管卡，尽量采用集成化连接，减少渗漏点。
2.5.3 选用对开式SAE 法兰连接，其优点是：焊接变形小，受力均匀，装拆方便；同时尽量选用成型油管，减少法兰连接的使用。
2.5.4 通过采用减震的措施来减少泄露：液压系统合理配置阻尼，消除液压冲击产生的震动；采用泵出口接高压软管，消除液压泵脉冲产生的震动；同时对液压泵与电机进行隔振处理，消除电机产生的震动。
315吨框架式液压拉伸机的客户使用现场
本文由：框架式液压机厂家 搜集整理
315吨框架式液压拉伸机的客户使用现场
400吨框架式液压机_400t框架式液压拉伸机操作方式和工艺动作：
1、压机可实现定程和定压两种工作方式。
2、400吨框架式液压机_400t框架式液压拉伸机设调整、手动、半自动（双手单次循环）三种操作方式。用转换开关转换，按钮集中控制。
（1）调整：按下某一工作按钮，即有相应动作，抬手即停，主要用于机器调整。此动作无快速。
（2）手动：按下某一工作按钮，即相应完成一个动作。
（3）半自动（双手单次循环）：按压双手下行按钮，400吨框架式液压机_400t框架式液压拉伸机连续完成一个规定的单次循环过程。在双手单次循环中，根据工作需要，液压垫可选择作液压垫、作顶出、不参与工作等方式。
3、在双手单次循环中液压垫可通过选择开关选择作液压垫用、作顶出用、不参加工作三种方式，实现以下动作：
（1）、滑块快降→滑块慢降压制→滑块加压-保压延时及泄压→滑块回程→液压垫顶料→液压垫延时退回。
（2）、滑块快降→滑块慢降压制( 同时液压垫被动退回) -保压延时及泄压→滑块回程→液压垫顶出。
（3）、滑块快降→滑块慢降压制→保压延时及泄压→滑块回程。
适用范围：
拉伸机/金属成型机应用于如深拉、冲压、裁切、弯折、金属板折边等生产工艺中。尤其适用于以下行业：
1）汽车工业：电池盖、车身、底盘、轴套、油箱、门、手推车托盘等。
2）家用电器行业：空调、冰箱、洗衣机、微波炉、电饭锅等。
3）厨房用具工业：不锈钢器具，液化石油气瓶，烹饪台，铝炊具。
|
