1000吨SMC复合材料成型框式压力机机架制作方法

作者：框式压力机人气：发表时间：2019-09-05 09:39 【大中小】

机械框架压力机又称框式压力机，该设备的型号比较多，常见的有单柱式、双柱式，被称为开式压力机，这一种压力机有个弱点：即在受力时机架会产生角变形，机械压力机国家标准将角变形明确规定为几类，最好的A类角变形为小于2角分，角变形会影响模具的使用寿命，影响冲压制品的质量，这对机械压力机的用户来说，显然是增加了产品的制造成本，影响了经济效益的提高。为解决这一难题，厂家专门研发生产了框架式压力机，能够很好的避免解决此类问题。这里威力重工以1000吨SMC复合材料成型框式压力机为例简单介绍下设备机架的制造方法特点：

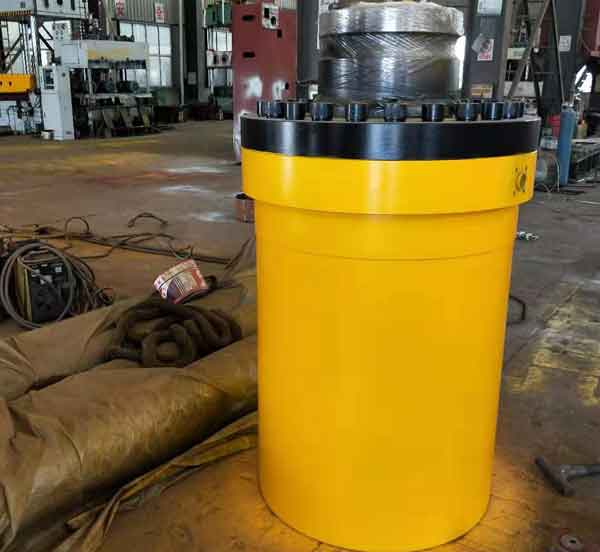

1000吨框架式液压机

这种1000吨框架式压力机机架的两受力侧板分别上下连接形成整体，即C形的开口结构呈D形结构；各受力侧板由内为格栅体和格栅体外的蒙板构成的框架结构，格栅体与蒙板之间经焊接连固。这样设计结构有效的解决了框式压力机机架受力变形的问题，极大的提高了1000吨框架式压力机的质量，更好的延长了模具的使用寿命、提高冲压制品的质量、降低产品的制造成本。设计生产的这种1000吨框式压力机机架结构新颖，具有很强的实用性，显著的经济效益和社会效益。

1000吨SMC复合材料成型框式压力机机架结构优化设计的两大特点：

1）约束条件与设计变量之间为高度非线性的隐函数关系.

2）设计变量中不但包含板厚和直径等变量，而且还包含有几何形状变量

1000吨框式压力机

机架是1000吨框式压力机的重要部件，它的重要约占整机重要的50-60%，在传统的设计中，机架结构参数大多来源于设计人员的经验或相似产品的类比，所进行的设计计算，实际上仅起到校核的作用。框架式液压机的结构是由上横梁、下横梁及两个立柱用拉紧螺栓紧固而成。横梁一般是通过铸造或焊接面成。整体式框架则是将上横梁、下横梁及两侧立柱铸造或焊接成一个整体，其截面一般为空心箱形结构,抗弯性能好,立柱部分做成矩形截面,便于安装导轨。
