转向节热模锻液压机阅读液压原理图方法

作者：热模锻液压机人气：发表时间：2021-07-28 11:44 【大中小】

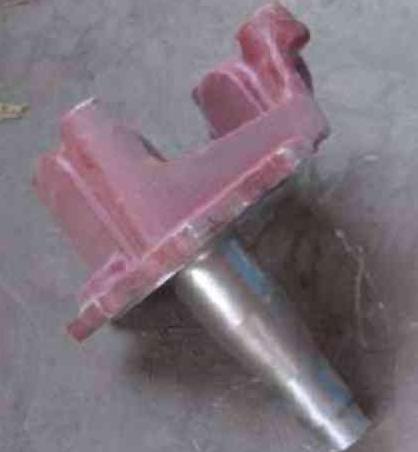

转向节是车辆前轴总成的关键部件之一，材料为40Cr，锻件质量为6.5kg。为典型的枝桠类锻件，杆部细长需要采用拔长工序，头部采用镦粗工序。一般模锻成型步骤包括：加热-自由锻制坯-加热-模锻-终锻成型。转向节热模锻液压机推荐使用吨位为2500吨四柱液压机或框架式液压机，公司也会根据转向节的材质、大小核算定做所需转向节热模锻液压机的吨位。液压系统是组成2500吨转向节热模锻液压机的重要组成部分，为了方便使用、操作与维修，需要客户掌握液压原理的知识。那么对于液压原理图该如何去看呢？这里简单介绍下。

阅读液压传动原理图一般可按下列步骤进行：

1. 了解2500吨转向节热模锻液压机液压系统的用途，工作循环，应具有的性能和对液压系统的各种要求等。

2. 根据工作循环，工作性能和要求等，分析需要哪些基本回路，并弄清各种液压元件的类型，性能，相互间的联系和功用。为此首先要弄清楚用半结构图表示的原件和专用元件的工作原理及性能；其次是阅读明白液压缸或液压马达；再次阅读并了解各种控制装置及变量机构；最后阅读和掌握辅助装置。在此基础上，根据工作循环和工作性能要求分析必须具有哪些基本回路，并在液压传动原理图上逐一地查找出每个回路。

3. 按照工作循环表，仔细分析并依次写出完成各个动作的相应油液流经路线。为了便于分析，在分析之前将2500吨转向节热模锻液压机液压系统中的每个液压原件和各条油路编上号码。这样，对分析复杂油路，动作较多的系统尤为重要。

写油液流经路线时要分清主油路和控制油路。对主油路，应从液压泵开始写，一直写到执行元件，这就构成了进油路线；然后再从执行元件回油写到油箱（闭式系统回到液压泵）。这样分析，目标明确，不易混乱。

正确而又迅速地阅读液压传动原理图，首先要很好地掌握液压知识，熟悉各种液压元件地工作原理，功用和特性；了解和掌握液压系统的各种基本回路和油路的一些性质；熟悉2500吨转向节热模锻液压机液压系统的各种控制方法和图中的符号标记。其次有在工作中联系实际，多读多练，通过各种典型的液压系统了解系统的特点，这对于阅读新的液压传动原理图可起到触类旁通和熟能生巧的作用。

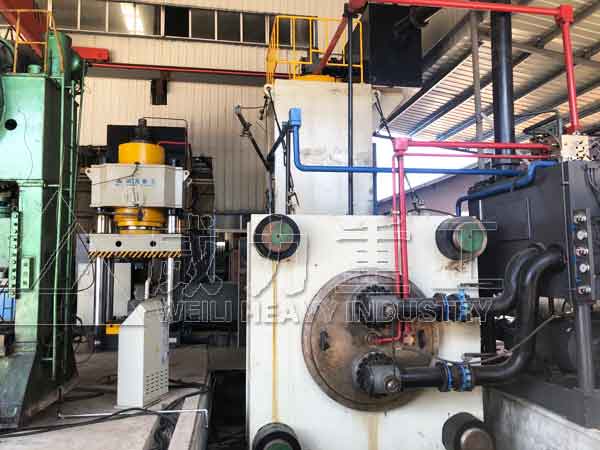

转向节多向锻造液压机

转向节加工工艺流程：

铣轴颈端面，钻两端中心孔→粗车法兰盘端面和支撑轴轴颈→半精车、精车支撑轴颈、圆角，精车法兰，车尾端螺纹→钻、攻法兰面螺纹→粗、精铣上、下耳环内、外端面→粗钻、精镗主销孔→表面淬火(根据需要)→精磨大、小轴承颈及圆角→打刻标识→检验、入库。

目前，山东威力重工在热锻液压机设计制造上有丰富的经验，100吨-5000吨锻造液压机有案例可参考。公司会根据客户锻造件的特点，设计定做合适的结构、吨位的热锻液压机设备。是一家规模实力大，售后服务完善，机器设备质量好的厂家，采购定做热模锻液压机，欢迎来公司面谈，或联系张经理：18306370898（可加微信）
