1600吨四工位锻造油压机液压系统部件安装

作者:四柱液压机人气: 发表时间:2020-09-19 16:34 【
1600吨四工位锻造油压机液压系统部件安装

1600吨四工位锻造油压机采用先进的插装阀集成系统,该阀通流量大,抗污染,控制灵活,性能可靠,便于维修。液压动力系统由动力控制系统、各种阀和液压操纵箱等组成,对主机提供动力并实现对主机的控制。液压站布置于主机右侧。液压系统采用先进的插装阀集成系统,该阀通流量大,抗污染,控制灵活,性能可靠,便于维修。公司在设计生产1600吨四工位锻造油压机对于液压系统的安装都有一定的注意事项,具体关键部件的安装要求如下:

1、1600吨四工位锻造油压机液压缸的安装
①、液压缸安装时,先要检查活塞杆是否存在弯曲,特别是长行程的液压缸必须仔细检查。活塞杆弯曲活在城缸盖密封损坏,导致泄露、爬行和动作失灵等现象,且加剧了活塞杆的偏磨损。
②、液压缸轴心线应与轨道平行。特别注意全部伸出时的状况,若两者并未平行,可能会产生较大的侧向力,从而造成液压缸别劲、换向不良、爬行以及液压缸密封磨损失效等故障。一般可考虑以导轨为基准,用百分表调整液压缸,使活塞杆(伸出)的侧母线与V形导轨相平行,上母线与平导轨相平行,允差为0.04~0.08mm/m。
③、活塞杆轴心线对两端支座的安装基面,其平行度误差不得大于0.05mm。
④、对行程较长的液压缸,活塞杆与工作台的连接应保持浮动(以球面副相连),以补偿安装误差所造成的别劲与补偿热膨胀的影响。

2、1600吨四工位锻造油压机阀类元件的安装
针对阀类元件,在安装前应参阅相关资料充分了解其用途、特点以及安装注意事项等。其次,要检查购置的液压件外观质量和内部锈蚀情况,确认其是否为合格品,必要时返回制造单位修复或更换,一般不要自行拆卸。其安装步骤如下:
①、安装前,先用干净煤油或柴油(忌用汽油)清洗元件表面的防锈剂及其他污染物,此时注意不可将塞在各油口的玻璃塞子拔出,防止有污染物进入阀内。
②、对自行设计制造的专用阀应按其相关标准进行类似性能、耐压等试验测试。
③、板式阀类元件安装时,要检查各油口的密封圈是否漏装或脱落,是否突出安装平面而有一定的压缩余量,各种规格同一平面上的密封圈突出量是否一致,安装O形圈各油口的沟槽是否存在拉伤问题,做出处置后再进行装配。为防止脱落,可在O形圈表面涂抹些许黄油。

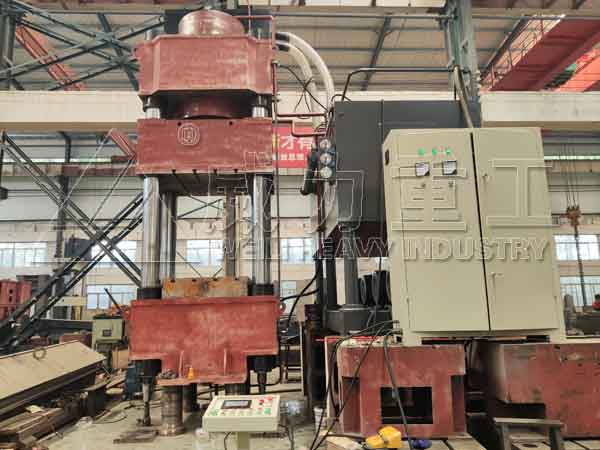

多工位斗齿锻造液压机
多工位斗齿锻造液压机客户现场

3、1600吨四工位锻造油压机液压泵和液压马达的安装
①、泵轴和电机驱动轴连接的联轴器安装不良是噪声振动的根源,因而要安装同心,同轴度应在0.01mm以内,两者轴线倾角不大于1°。一般应采用挠性连接,避免用V带或齿轮直接带动泵轴转动(单边受力),并避免过度用力敲击泵轴和液压马达轴,以免对转子造成损伤。
②、泵的旋向要确定准确。泵与液压马达的进出油口不得接反,以免造成故障与事故。
③、泵与马达支架或底板应有足够的强度和刚度,防止液压系统运行过程中出现振动现象。
④、泵的吸油高度应不超过使用说明书中的规定(一般为500mm),安装时尽量靠近油箱油面位置。
⑤、泵吸油管不得漏气,以免空气进入系统内,从而产生振动或噪声。

1600吨四工位锻造油压机液压系统安装质量的好坏直接关系到液压系统的工作使用情况,所以从专业角度来讲必须科学、正常、合理的完成安装过程中的每个环节,这样才能确保液压系统能够正常运行且发挥效力。山东威力重工机床有限公司在锻造液压机设计制造上有丰富经验,100吨-6000吨热锻液压机可按需设计定做,多种结构、机型可供客户选择,采购了解咨询张经理:18306370898(可加微信)
