500吨锚杆托盘冲压成型液压机配锚托盘生产线

作者：四柱液压机人气：发表时间：2022-06-21 11:36 【大中小】

锚杆托盘是矿用支护系统中重要的组成部分，煤矿支护所用的锚杆托盘一般呈正方形、长方形或圆形板材结构。材质多为Q235钢板冲压而成，具有强度大的特点，是矿用锚杆的配套产品。锚杆托盘冲压一次成型设备根据锚托盘的材质，通常选用锚杆托盘液压机，气动冲床等冲压设备。

500吨锚杆托盘液压机搭配锚杆托盘模具，可冲压300x300x14及以下的锚杆托盘。机身构造为通用型三梁四柱式，运行台面1000x1000mm。现阶段各大企业多选择自动化生产线来实现锚杆托盘的生产，山东威力重工能够为客户供应整套的解决方案。

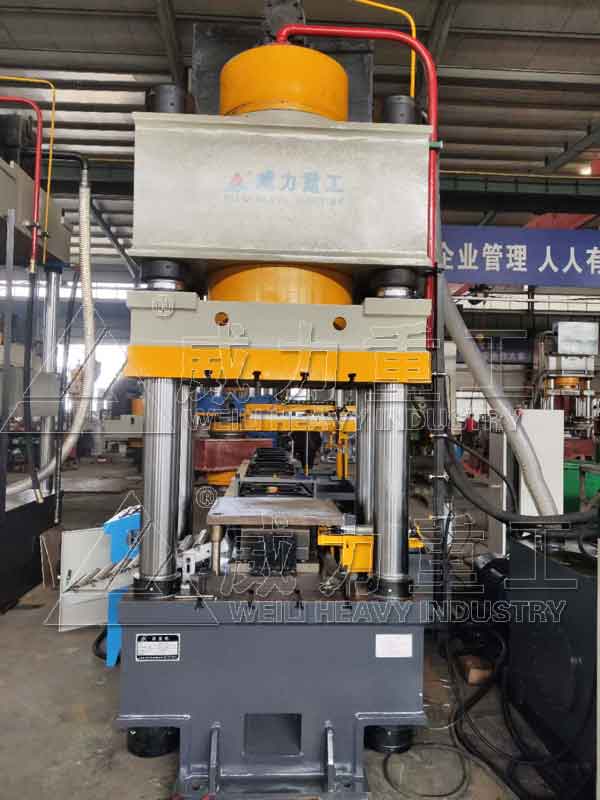

500吨锚杆托盘冲压成型液压机

500吨锚杆托盘液压机的特点：

1、三梁四柱结构，经济实用。

2、操作空间宽敞，移动工作台可移出机身外以便安装模具，整机结构简单，外形美观。液压控制采用插装阀集成系统，动作可靠，使用寿命长。

3、具有独立的动力机构和电气系统，采用PLC自动控制，并可实现调整、手动及半自动三种操作方式。

4、500吨锚杆托盘液压机还适用于金属的薄板拉伸工艺，可塑性材料的压制工艺，用于拉伸、压制大型制品成型设备。

500吨锚杆托盘冲压成型液压机上梁内装有主工作缸，带动活动横梁上下运动，完成各种冲压工作。下梁下部装有顶出缸，可将冲压完的制件从模具内顶出。顶出缸还可起液压垫作用，供拉深时压边用。500吨锚杆托盘液压机的下梁内由液压马达驱动，通过齿轮、齿条传动可将工作台移动，便于更换模具，改善了劳动条件，提高了生产效率。

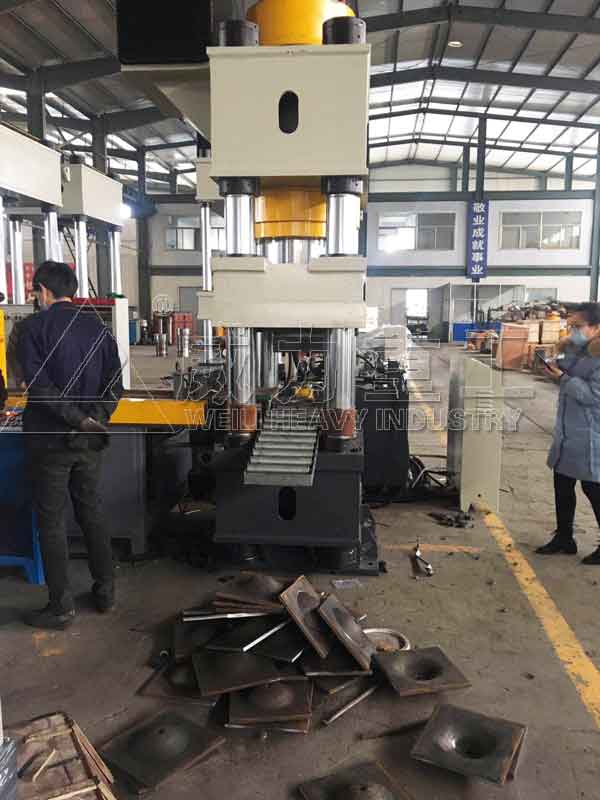

500吨锚杆托盘冲压液压机配自动化生产线

锚杆托盘生产线是山东威力重工自主研发设计生产的一款自动化锚托盘加工装置，是由500吨锚杆托盘液压机、锚托盘模具、自动送料机等。可一分钟出4-6块，具有自动化程度高、速度快、精密度高等优点。锚杆托盘具体的自动化生产线的过程：

是碳钢Q235A3板材直接置于送料机上，有送料机直接控制，将钢板送至液压机作业台面模具上，之后液压机迅速下压一回冲孔拉伸成型，加工效率更高，节约人工成本。我公司可制定加工平板锚杆托盘模具、锚杆托盘模具、八爪式锚杆托盘模具、W型锚杆托盘模具等还有其他的杆托盘模具。

公司还制定加工有200吨、315吨、400吨、630吨、800吨、1000吨锚杆托盘液压机等设备，可按顾客的需求配搭自动化生产线。现阶段公司新研制的有气动冲床+送料机+模具，冲压150x150的托盘，可一分钟出15块左右。速度特别快，不用人工操控，简单方便。现阶段国内有数十家企业都是选购我们的整套设备，复购率高，反馈好，并且整套设备价格实惠，一站式采购为客户提供便利的同时，也为后续服务提供了方便。

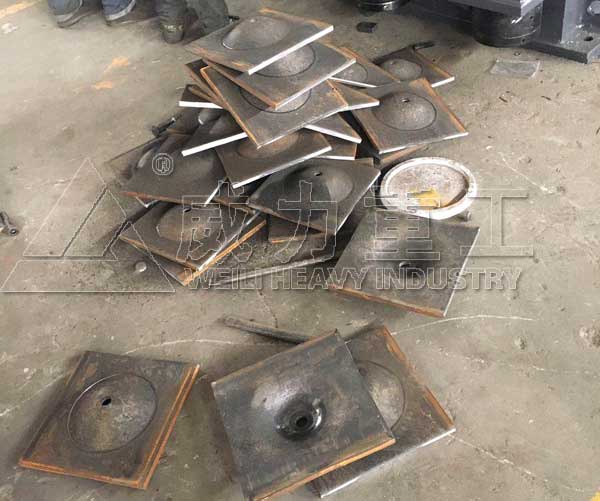

500吨液压机冲压成型300x300x14锚杆托盘

山东威力重工设计生产的500吨锚杆托盘冲压成型液压机配锚托盘生产线的优势：

第一、500吨锚杆托盘冲压成型液压机配锚托盘自动化生产线配置的压力机设备灵活，可以根据压制托盘的规格、厚度选用不同吨位的四柱液压机或者冲床设备。而且，改良后的四柱液压机省去冗余动作，大大节省压制时间，机器冲压力大大提高。

第二、锚杆托盘冲压模具更加集成化，简化传统生产工序，将原来锚杆盘制作过程中的冲孔、压窝两道生产工艺简化合并为一,节省了能耗,提高了效率。另外，升级款的托盘模具具有导角功能，即冲头上带有导角功能，能保障产品一次成形，另外，模具切刀采用精定位的方式，换冲头方便，十分钟就能搞定，再就是模具四周脱料板有圆弧设计，防止划伤手。换切刀更方便。

第三、自动送料装置，可适应不同规格的锚索盘。更换型号时，只需在程序里更改送料长度和每个长板料剪切的个数即可，无需人工送料，全程自动化吸附板料然后自动送料至500吨锚杆托盘液压机进行压制。
