800吨模锻液压机_800T快锻液压机

产品分类：热模锻液压机

800吨模锻液压机又称快锻液压机、热锻油压机、快速锻造液压机，结构采用三梁四柱式设计，油缸动作稳定，压力和行程控制精确，防止损坏模具。油缸...

订购热线：18306370898

跟此产品相关的产品

: 500吨汽车配件热挤压液压机(铝材热挤压力机)

: 电梯配重块热锻机_4000吨配重块热压液压机厂家

: 630吨热模锻液压机-630T快速热镦机

: 400吨快速模锻液压机_400T四柱液压热锻机价格

产品详情

800吨模锻液压机又称快锻液压机、热锻油压机、快速锻造液压机，结构采用三梁四柱式设计，油缸动作稳定，压力和行程控制精确，防止损坏模具。油缸速度快，频率高，行程可调，有利于提高生产率。配伺服控制系统，确保了机器高效节能、智能自动化、数控压力，锻件成形精度高，实现了少无飞边，少无切削加工等优点。采购定做咨询威力重工张经理：18306370898（可加微信）
液压机性能特点

机器性能特点：

1、三梁四柱式结构，经济实用。液用控制采用整体式插装阀集成系统，减少了泄漏点，动作可靠，使用寿命长。可实现定压、定程两种成型工艺，具有保压延时时间可调。工作压力、行程可在规定范围内调节。采用按纽集中控制，具有调整、手动及半自动三种操作方式。

2、具有快速成型、节能、环保等主要特点。

3、采用四柱导向结构，导向精度高，抗侧向力强，适用于压制精度要求高、不对称产品。

4、采用锻钢精加工、加厚处理，具有刚性好，抗变形力强特点。

5、活动工作台由上向下运动，提高了产品加工精度及操作安全。

6、800吨模锻液压机_800T快锻液压机具有快速工进，慢速靠模功能，提高生产效率与模具使用寿命。

优势：
1、800吨模锻液压机_800T快锻液压机振动和噪声较小，不会扰民，满足环保的要求；

2、效率高，特别是镦粗时，效率比锻锤要高很多倍；

3、价格低，同当量的锻造液压机价格比锻锤要低很多

4、基础造价低，比锻锤的基础费用要节约一半以上，厂房也不要求防震。

5、锻出的工件内外组合均匀性好，质量可靠，缺陷少。

项目		单位
项目		单位	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000
公称力		kn	5000	6300	8000	10000	12500	16000	20000	25000	31500	40000	50000
压力分级力		kn	──	──	──	──	二级	二级	二级	三级	三级	三级	三级
开口高度		mm	1800	2000	2200	2300	2400	2600	3000	3500	4000	4700	5200
滑块行程		mm	900	900	1000	1000	1100	1200	1300	1500	2000	2200	2400
移动工作台行程		mm	──	──	2400	3000	3000	4000	4000	4000	6000	7000	8000
移动工作台推力		kn	──	──	630	630	630	800	1000	1000	1000	1800	2000
滑块速度	空程	mm/s	200	250	250	250	250	250	250	250	250	250	250
	工作	mm/s	20-40	20-40	40	43	50	52	54	50	52	47	48
	回程	mm/s	170	200	220	200`250	200`250	200`250	200`250	200`250	200`250	200`250	200`250
工作台移动速度		mm/s	──	──	150`200	150`200	150`200	150`200	150`200	150`200	150`200	150`200	150`200
快锻次数		次/min	25-35	25-35	25-40	25-40	25-40	25-40	25-35	25-35	25-35	25-25	20-25
工作台尺寸	左右	mm	1500	1500	1200	1400	1400	1500	1600	1800	2000	2500	2800
工作台尺寸	前后	mm	1000	1000	3000	3000	3000	4000	4000	4000	5000	6000	6000
地面以上高		mm	5600	5900	6200	7000	7500	8500	10500	11000	11500	13000	14000
***大允许偏心距		mm	70	70	80	80	100	120	150	150	200	200	200
可锻钢锭拔长		t	3	5	7	9	11	16	30	35	45	50	58
可锻钢锭礅粗		t	1.5	2.5	4	6	8	10	14	17	20	24	30
电动机功率		kw	112	140	330	440	660	880	1120	1350	1800	1980	2450

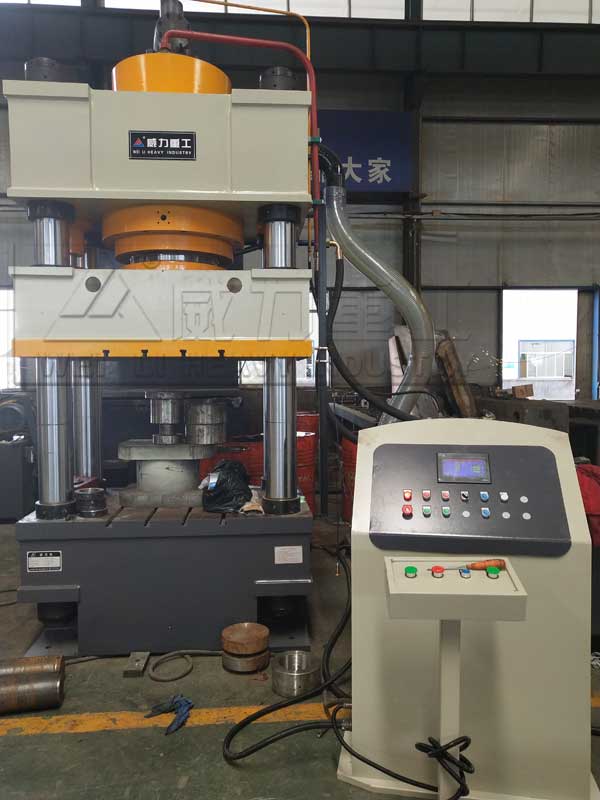

800吨三梁四柱热模锻液压机

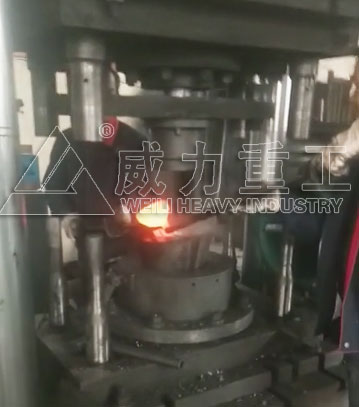

钎具热锻成型液压机

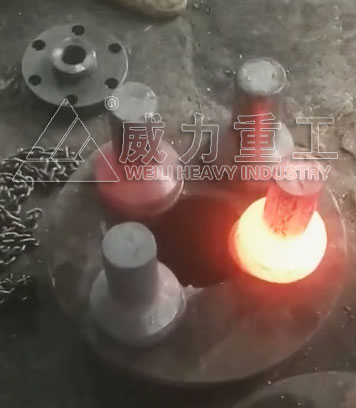

模锻成型矿用钎具钎头

设备结构说明：

1、机身

机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。

2、行程限位装置

行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸

油缸缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。

（1）油箱

油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。

(2)插装阀

采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。

(3)压力表

800吨模锻液压机_800T快锻液压机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。

(4)压力安全

插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

5、油缸液压站部分;

（1）液压控制系统地面放置于机身右侧

（2）液压站油泵入口装吸油过滤器、油箱注油口装空气滤清器。

（3）液压控制系统液压元件集中布置。

（4）油路管路采用专用液压软胶管隔震。

（5）动力装置（油泵电机组）提供压机工作的主压力和工作速度。

（6）方向阀及压力阀等:著名品牌。

（7）主油缸及推进缸采用活塞式油缸。

6. 液压电气系统部分

（1）有独立的控制柜，电器柜上装触摸屏，用来对各种参数的设定。

（2）设有集中操作控制台，控制台面板上布有工作状态指示灯、显示仪表和必要的操作按钮及选择开关。设急停、半自动、手动、双手按钮五个按钮以方便操作。其中半自动、手动采用钥匙控制选择方式。

（3）电气控制采用PLC控制系统。

（4）电气系统稳定工作条件：电源：220V/380V±10%；环境温度：-5℃ —45℃，相对湿度：50—90%，控制电源220V。

（5）电气元件：PLC或同等档次及以上品牌；其他电器件著名品牌

锻造液压机部分成功案例

锻造液压机的速度接近蒸汽锤的速度，被称为“快速锻造机”。锻造液压机500 ~ 3000吨，但1000 ~ 2000吨以上。锻造液压机速度要求一般都比较快。锻造液压机一般采用双柱或四柱下拉结构，液压系统部件动作灵敏快捷。锻造液压机通过计算机控制活动横梁的减小和行程，同时使液压机与操作车辆互锁。现已发展成为锻造过程控制，生产的毛坯尺寸精度高。小型锻造液压机结构简单，经济实用。800吨锻造液压机结构刚性好，精度高，抗偏心载荷能力强。通过操作面板的选择，小型锻造液压机的液压垫可以实现顶出、非顶出和液压垫压边三个工作循环。800吨模锻液压机_800T快锻液压机采用插件集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管道和泄漏点。小型锻造液压机采用PLC控制电气系统。该设备结构紧凑，操作灵敏可靠，使用维护方便。800吨模锻液压机_800T快锻液压机有调节、手动操作、半自动操作和固定行程三种操作方式。

山东威力重工锻造液压机优势：技术开发实力雄厚，尤其是主机、液压、电控技术人员齐全；对于锻造液压机的使用、设计、制造、维护理解透彻；液压系统、液压缸、电控系统均采购国内外知名品牌，因而售后服务快速及时，备件齐全；防火措施严密，锻造效率高，可实现真正的快速锻造。公司可根据需求设计定做6000吨以内四柱式锻造液压机、框架式快速锻造油压机压力机，了解更多800吨模锻液压机_800T快锻液压机详细资料咨询张经理：18306370898（可加微信）
