400吨快速模锻液压机_400T四柱液压热锻机价格
产品分类： 热模锻液压机
本机为一台400吨快速热锻成型液压机，也称 热模锻液压机 ，是山西老客户回购的一款机床设备，之前在我公司采购过一台800吨伺服热模锻液压机，用于快...
订购热线：18306370898
本机为一台400吨快速热锻成型液压机，也称热模锻液压机，是山西老客户回购的一款机床设备，之前在我公司采购过一台800吨伺服热模锻液压机，用于快速锻造成型矿用凿岩钎具。再次回购，也是锻造同样的产品。该设备机身结构采用常见的三梁四柱式结构。上、下横梁与立柱组成一个刚性的封闭框架，以承受液压机的全部工作载荷。本体部分主要由主工作缸、副工作缸、回升缸、移动工作台平拉油缸、立柱、上横梁、下横梁、活动横梁、导向套、保护套、锁紧螺母、上砧垫和补液油箱等部件组成。400吨快速模锻液压机_400T四柱液压热锻机价格与组成技术参数有着直接关系，公司可根据客户要求定制开口高度，工作台面积、油缸行程、工作速度等。帮您设计定做各种液压设备。了解该设备的精准报价，致电联系张经理：18306370898（可加微信）
使用注意事项：
1、开机前，确保设备接好电源及可靠的接地。
2、调整及维护本设备，更换加工产品时，请切断电源。
3、严禁液压缸空顶试压。
4、严禁压力过载使用。
5、初次试机或换油后，应开机排净系统内空气。
6、请保持油液清洁。
400吨快速模锻液压机_400T四柱液压热锻机客户使用现场案例：

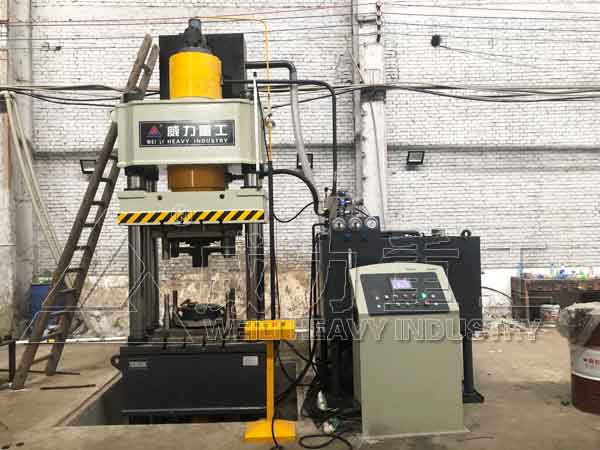

400吨快速模锻液压机

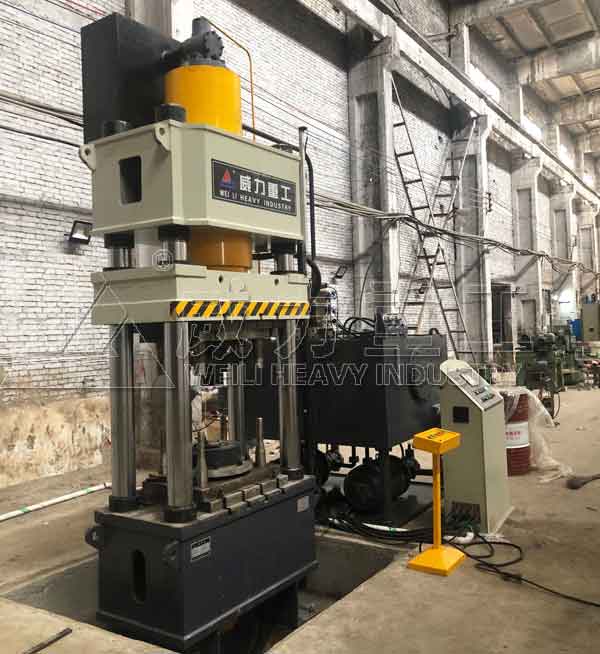

400吨四柱液压热锻机客户使用现场
快速伺服热锻液压机
快速模锻液压机配套模具
组成结构：
液压部分：
400吨快速模锻液压机_400T四柱液压热锻机液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。
1、液压系统采用先进的插装阀集成系统，该阀通流量大，抗污染，控制灵活，性能可靠，便于维修。电磁阀采用名优产品。
2、液压系统工作压力25Mpa，主阀门应为二通插装阀。要求液压系统设有过载保护装置。
3、油箱为钢板焊接结构，其上安装有油位指示计、空气滤清器等，油箱安装时要进行酸洗、钝化和防锈处理，配有油液过滤装置，以保证工作油液的清洁度。
4、液压管路系统应密封可靠，连接方式优先采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表，然后涂防锈耐油漆。
电器部分：
400吨快速模锻液压机_400T四柱液压热锻机电源采用三相四线制，三相交流电源电压为380V，50HZ；控制电路为交流220V，指示灯电压为24V，先导电磁阀控制电源为直流24V。设有专门的电器控制柜，一个主操纵柜，传动用电器元件均安装于电控柜内，如电源开关，空气开关，交流接触器，控制变压器，漏电保护等，电控柜内设置照明灯及换气通风设施。
本机主控系统采用PLC可编程控制电器，主操纵柜上安装各种按扭和操纵手柄，本机操作系统分别采用手动和半自动两档操作，主操纵柜放置在液压机旁边的车间地面上，便于操纵和观察。
补液系统
400吨快速模锻液压机_400T四柱液压热锻机充液回路选用常闭式冲液阀，其主要作用是供主油缸吸排油用，当滑块快速下行时，由于主油缸上腔内形成负压，将充液阀吸开，充液箱内的大量油液冲入油缸内以补充油液不足，当滑块停止运动时，充液阀关闭。回程时，由控制油打开充液阀芯使之向充液箱中排。
冷却系统
冷却系统采用水冷却，主要由冷却油泵组、板式冷却器组成。
冷却过滤油泵电机组由齿轮泵组成。冷却过滤油泵电机组安装的水平面，用于油液过滤冷却。
润滑部分
400吨快速模锻液压机_400T四柱液压热锻机的润滑主要是活动横梁导向套和立柱之间所形成的四个摩擦副的润滑及移动工作台之间的润滑。横梁导向套与立柱之间采用脂润滑，用手动润滑泵加油润滑，移动工作台的支架之间采用电动润滑泵。润滑介质为锂仓脂0#-1#或0#-2#。机器每次使用前都应对机器润滑，禁止机器在无油润滑状态下工作。
|
