伺服1000吨框架式油压机_1000T框架薄板拉伸液压机

产品分类：框架式通用液压机

本机为一台1000吨框架式油压机，主要应用于汽车、轻工、家电、厨具、拖拉机、摩托车领域。在汽车配件、汽车覆盖件、汽车冲压生产线中得到了广泛应用...

订购热线：18306370898

跟此产品相关的产品

: 630吨框架式汽车配件冲压液压机-伺服630t油压机

: 伺服200吨框架式液压机(出口)-200精密快速液压机

: 框架式单动薄板拉伸液压机(315吨500吨630吨)拉伸机

: 315吨油压机_315吨框架式油压机_框架式复合材料液

产品详情

本机为一台1000吨框架式油压机，主要应用于汽车、轻工、家电、厨具、拖拉机、摩托车领域。在汽车配件、汽车覆盖件、汽车冲压生产线中得到了广泛应用，也可用于板材的拉伸、冲孔、落料、压型等工艺，也称为1000吨框架式薄板拉伸液压机，根据工艺需要，也可设计四柱式薄板拉伸液压机，带有拉伸液压垫，可实现金属薄板的拉伸、弯曲、成型、冲裁落料、翻边等工艺。配有伺服数控系统，实现节能40%以上，降低噪音10-30分贝。是山东威力重工主营热销产品之一，采购定做想了解更多，欢迎来公司实地考察定做，或电话咨询张经理：18306370898（可加微信）

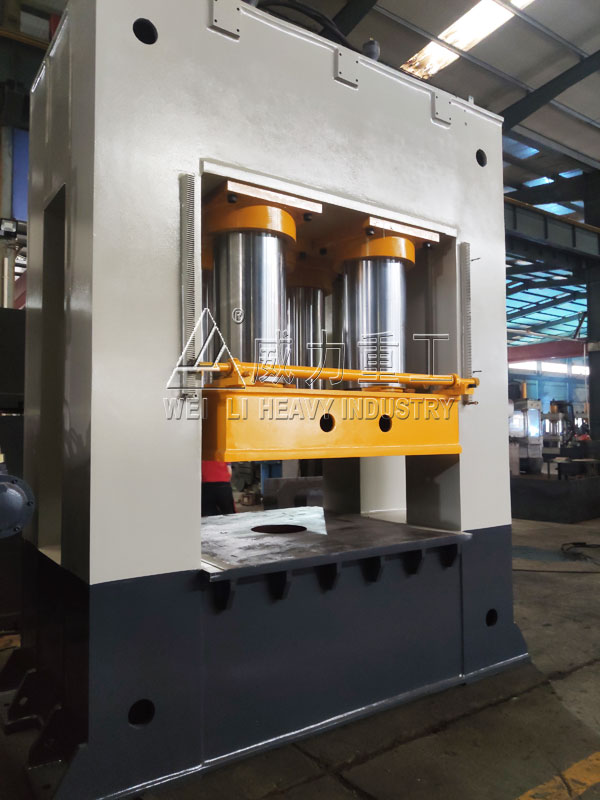

伺服1000吨框架式液压机

性能特点：

1、采用整体框架或分体框架拉杆式结构，经计算机有限元分析计算，具有结构紧凑、刚性好，精度高等特点；

2、伺服1000吨框架式油压机_1000T框架薄板拉伸液压机四角八面导轨，导向精度高，抗偏载能力强；

3、进口材料油缸密封元件，可靠性高，寿命长；

4、空程、工作速度快，提高生产效率；

5、采用位移传感器或无触点开关，提高了行程控制的可靠性和精度；

6、机、电、液一体化安全装置，配备油缸下腔支承回路、油缸上下腔互锁回路等，安全性能优越；

7、采用PLC控制，工作灵敏可靠，柔性好；

8、伺服1000吨框架式油压机_1000T框架薄板拉伸液压机配有伺服全数控系统，节能省电，调整方便；

9、采用PLC+触摸屏控制，通过软件编程可实现多种加工工艺要求，并提供直观信息，方便维护、检修；

10、液压系统采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点；

11、工作台垫板下方设有液压垫，工作台上面设有足够的顶杆孔，可实现拉伸、顶出、不顶出三种工作范围。

1000吨框架式薄板拉伸液压机的技术参数（仅供参考）

项目ltem		单位	1000
公称力Nimial Force		kN	10000
回程力Return Stroke		kN	1500
滑块行程 Ram Stroke		mm	1200
#大开口高度Day light		mm	1800
液压垫公称力Cushion Firce		kN	4000
液压垫行程 Cushion Stroke		mm	450
滑块运行速度 Ram Speed	空程下行 ldle Stroke	mm/s	150
	工作 Pressing	mm/s	9~20
	回程Reurn	mm/s	120
液压垫运行速度 Cushion Speed	上升 Ejecting	mm/s	45
工作台尺寸 Table dimensions	左右 LR	mm	3200
工作台尺寸 Table dimensions	前后 FB	mm	2200
液压垫尺寸 Cushion dimensions	左右 LR	mm	2550
液压垫尺寸 Cushion dimensions	前后 FB	mm	1650
外形尺寸 Overall dimensions	左右 LR	mm	8480
	前后 FB	mm	5000
	地面以上高 Above floor	mm	6750
电动机功率 Motor Power		kW	98
机器总重量 Total Max（约）		t	120

机器主要结构形式：

立式压机：伺服1000吨框架式油压机_1000T框架薄板拉伸液压机为立式结构的框架液压机，由机身，主油缸、液压系统、气动系统、冷却系统及电控系统等组成。其中滑块的导向采用框架式结构,具有良好的导向性能和精度保持性。

1、机身

伺服1000吨框架式油压机_1000T框架薄板拉伸液压机主要由上梁、滑块、下梁及焊接框架立柱等件组成，上梁、立柱、下梁通过拉杆连接。

上梁配装全行程安全多级齿条锁紧的组合及上到位安全锁紧插销，用于滑块的防坠保护，确保伺服1000吨框架式油压机_1000T框架薄板拉伸液压机在停机或急停时可以锁住滑块；

滑块设有拖链系统用于上模水、电、气、液压的供给；

两个液压换模辊道，换模时辊道将模具顶起。换模辊道顶升力不小于8吨，油管接头在机器后面。

2、液压站放置在伺服1000吨框架式油压机_1000T框架薄板拉伸液压机顶部，为操作方便，液压站油箱的排油和注油需通过管路引到机器背面的右下角，并通过快速联接的方式，在此地面区域进行操作采用伺服液压系统需要考虑压机24小时工作油温问题，油温超过60℃报警，需要配置水冷却系统（冷水机客户自备，液压站配有水冷却交换器器），确保夏天油温不会因为油温报警停机。液压站下部设有接油盘，并且有管路引至伺服1000吨框架式油压机_1000T框架薄板拉伸液压机地面，便于人工辨识及时清理渗漏液压油。

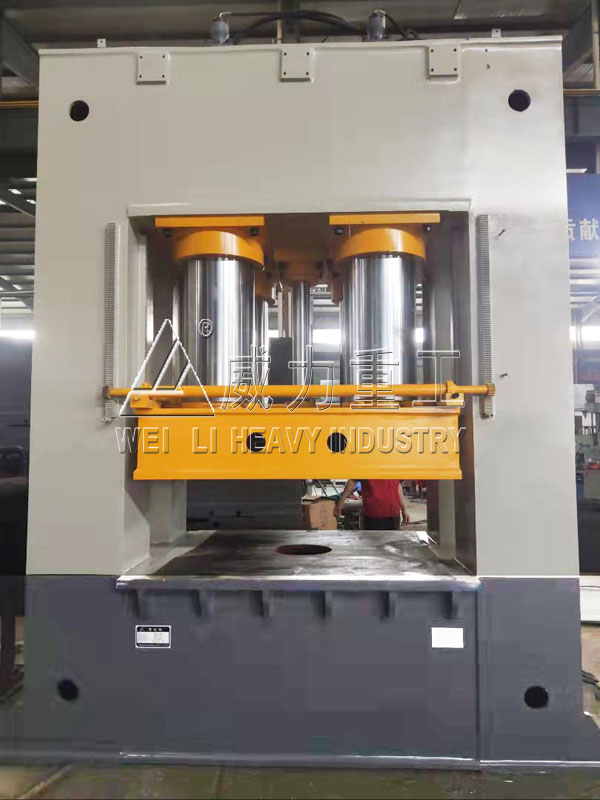

1000吨框架式薄板拉伸液压机

3、液压站的位置：伺服1000吨框架式油压机顶部的平台上；

电控柜的位置：放置在地面上，电柜与压机电缆预留5米以上，方便电柜移动；

顶部入口：伺服1000吨框架式油压机_1000T框架薄板拉伸液压机右侧面有一上顶部平台的入口，带有一梯子，梯子可上锁。顶部平台设有安全围栏，围栏样式为板式围栏，高度1200mm，入口门带自动复位功能。

5、在开模时气缸驱动两侧两根的安全柱进行保护，放置在上下模板之间，安全柱的材料需要使用能够抵挡上模模板以及模具。安全柱设置于压机的斜对角边，并需要设置感应，当缺损某个感应时压机将停止运动，此项感应与急停连在一起。。

6、伺服1000吨框架式油压机_1000T框架薄板拉伸液压机具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用PLC控制器实现点动、半自动两种操作方式，人机界面良好。

7、伺服1000吨框架式油压机的工作压力、速度、行程范围均可根据工艺需要进行调整。

8、压机不工作时液压站压力需要泄压。

9、伺服1000吨框架式油压机设计/制造均符合国家相关标准。

10、伺服1000吨框架式油压机_1000T框架薄板拉伸液压机表面不得出现厂商铸造标牌。

11、按照甲方要求负责压机现场安装就位及调试（含甲方工厂及客户工厂安装调试，甲方负责提供起吊设备）。

12、伺服1000吨框架式油压机_1000T框架薄板拉伸液压机滑块的整个行程由位移传感器检测具体的位置，并能在触摸屏上显示、设定。

13、公差：

公称压力下台面的最大变形： +/-0.17mm/m；整个行程内上、下台面的平行度：<=0.3mm/m

15、整体结构要求：

确保伺服1000吨框架式油压机_1000T框架薄板拉伸液压机有稳定的精确度和重复精度；

所有的金属表面进行防蚀保护；

便于机器的清理和维护；

遵循人机工程学法则；

避免容易造成伤害的尖角、锐边；

所有部件完全包括在机器内部，以免影响机器周围的物料流通；

伺服1000吨框架式油压机_1000T框架薄板拉伸液压机内部有足够的照明（立柱内侧配备两只LED照明灯可在触摸屏上选择开关）；

常用的零部件（易出现故障的传感器、阀等）易于达到和拆卸。

伺服1000吨框架式液压机_1000T框架薄板拉伸液压机顶部平台根据需要向后方延伸，顶部预留1500*750mm空间放置甲方冷水机。

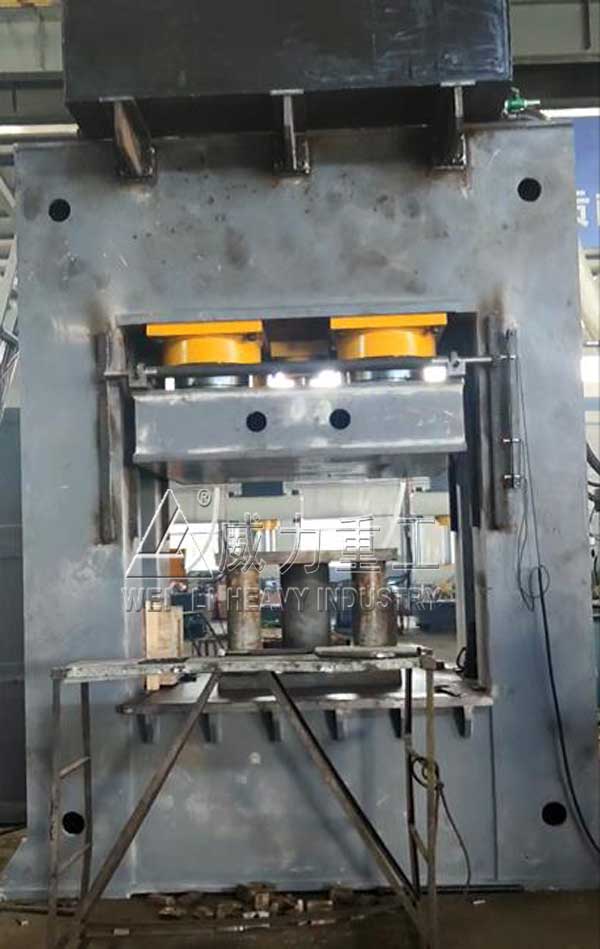

1000吨薄板拉伸液压机制造i现场
