采煤机截齿热挤压液压机-500吨矿用截齿热模锻压
产品分类： 快速锻造液压机
采煤机截齿是采煤机滚筒上的主要切割工具，属于一种易损件，为了保证采煤机截齿质量，保证产品的性能，有必要进行钎焊和热处理。那么知道这种采煤...
订购热线：18306370898
采煤机截齿是采煤机滚筒上的主要切割工具，属于一种易损件，为了保证采煤机截齿质量，保证产品的性能，有必要进行钎焊和热处理。那么知道这种采煤机截齿是如何生产的吗？采煤机截齿热挤压设备怎么选择呢？

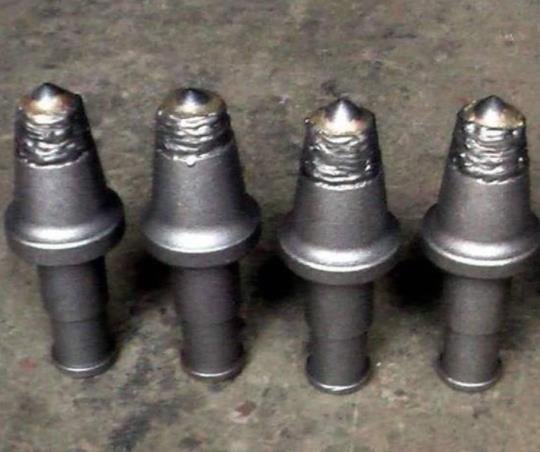

热锻截齿
截齿的加工流程：
模锻→预备热处理→机加工→蒸汽清洗→高频钎焊→等温淬火→低温回火→齿尖刃磨→涂油。
生产矿用截齿机器设备根据截齿的生产工艺看，应用选用一款热挤压液压机，也就是我们说的热锻液压机，搭配模具，可一次热挤压成型。采煤机截齿热挤压液压机采用500吨三梁四柱式结构液压机，设备自动化程度高，运行速度快，并能控制压下力。采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机还可用于汽车凸轮轴、长轴、承内圈、法兰、半轴、万向节叉接头、十字头、轮毂、轴承、齿圈齿轮、车桥支撑轴、传动轴、凿岩钎具、活塞杆等等。

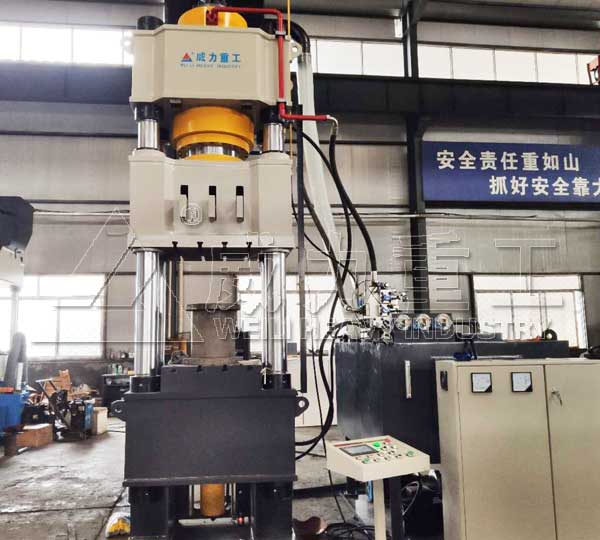

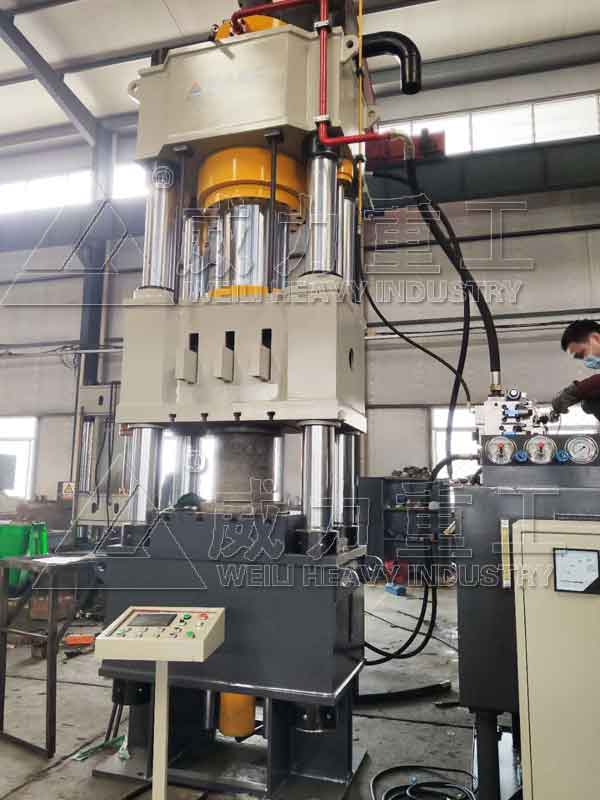

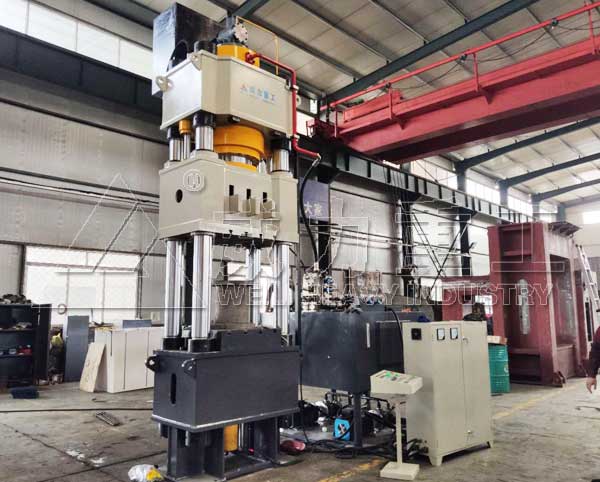

500吨采煤机截齿热挤压液压机
采煤机截齿热挤压液压机的特点：
1、四柱式结构，刚性好，精度高，结构简单，经济实用。
2、液压控制采用插装阀集成控制，冲击小，动作可靠，使用寿命长。
3、工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整。
4、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机有独立的动力系统和电气系统。液压系统采用二通插装阀控制技术，有效解决了锻造液压机流量大、速度快、泄压快等液压控制问题。
5、电气控制系统采用可编程控制器，提高了电气控制系统的可靠性，实现了采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机的速度、压力、压力分级的精确控制，轻松实现了锻造液压机及辅助设备的联锁控制。
6、本机可配移动式工作台，方便用户更换模具。
7、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机采用三梁四柱式结构，增设顶出缸和增速缸，配套机械打料杆，连续4次排气，能耗低、速度快、低噪音、高效率。
8、滑块三段速度控制、空载快速、慢速靠模、拉伸，活动横梁上下限位保护。
8、滑块三段速度控制、空载快速、慢速靠模、拉伸，活动横梁上下限位保护。
9、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机设有光电保护装置，可保障操作的安全。
10、设有自动、手动功能，可转换，可定程、定压、延时保压。
11、工作缸均采用大流量充液阀与副油箱同时供液，能够实现快速充油、补油、提升时的回油，有效地节省了短找辅助时间，提高了锻造效率。
12、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机安装有可靠的冷却循环系统，能够稳定地控制温升，保证系统安全可靠的运行。
13、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机的液压系统有多级超载保护、油温报警、油位报警保护等自动保护装置，电器系统采用成熟的PLC控制，能够确保设备及操作者的安全。
设备组成结构：
1、 机身
采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机的机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁及下横梁为整体焊接件。动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。
2、行程限位装置
行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，可以改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机在定压成型中，下开关只能做下端位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。 下缸到达设定位置停止。
3、液压系统
采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机的液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的动作。
4、液压系统：采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。
5、电器系统：采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机设有独立的电气控制箱，集中控制整个机器的运转。电源为380V、50HZ，控制电源为220V。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。
6、操作系统：采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机运转速度和主缸压力；满足生产时定程、定压的工艺要求。
设备使用条件：
1、采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机工作区域温度：-5~45℃（±）
2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％
3、冷却方式：水冷装置
4、液压系统使用介质：46号抗磨液压油
500吨矿用截齿热模锻压力机的地基、吊装、调试：
1、客户务必要在机器到位前将地基做好
正常来说，液压机生产厂家在采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机设计完成后，就会将机器的外形图以及地基图发送给客户，客户需要根据500吨矿用截齿热模锻液压机的外型图以及地基图和油管尺寸确定主机摆放的方向，然后打好地基。
2、机器到货时准备相关的吊装设备
为了满足不同的要求，现在的500吨矿用截齿热模锻压力机都是根据客户实际情况进行定制的，设备自重也是不同的，在设计方案出来时，一般都能确定大概的重量，液压机厂家可在发货前让客户将吊运设备准备好。
热模锻成型矿用截齿
3、机器的现场安装以及调试
液压机厂家在500吨矿用截齿热模锻压力机发货时会派遣专业售后人员到达客户现场指导安装调试工作，客户仅需做好配合工作就好。
采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机床身采用螺栓固定，因此在做混凝土地基时应预留螺栓孔，等500吨四柱液压机安装后再浇注固定。液压机其它部件的安装参照部件装配图，按图纸所给配合要求进行安装。
采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机所有安装工作完毕后，必须进行现场调试。按下启动按钮，观察液压机是否能够顺序的完成各工况动作。调试过程中通过看、听等方式观察液压机硬件或控制系统工作是否正常。除此之外，还要检验所有控制按钮、压力表是否都能正常工作。调试一段时间后，如果运行正常，采煤机截齿热挤压液压机-500吨矿用截齿热模锻压力机就可以正式交付使用了。

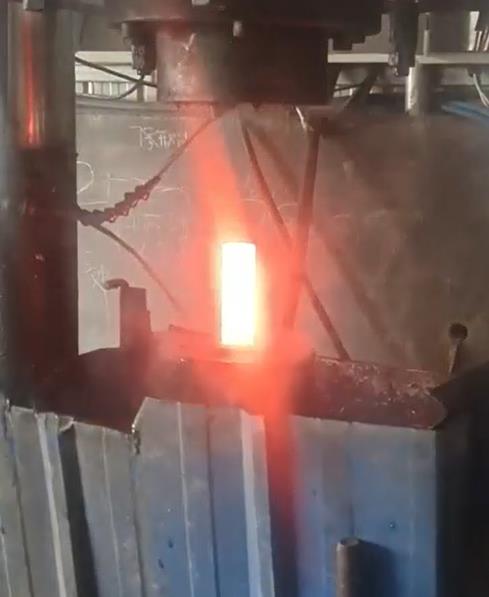

截齿压制现场
|
