500吨模锻液压机_500T快速热锻压力机
产品分类： 快速锻造液压机
本机为500吨框架式热模锻液压机，又称500T快速锻造压力机，客户一次采购两台，主要用于加工生产汽车锻件法兰轴承等配件。速度快、效率高，了解相关使...
订购热线：18306370898
本机为500吨框架式热模锻液压机，又称500T快速锻造压力机，客户一次采购两台，主要用于加工生产汽车锻件法兰轴承等配件。速度快、效率高，了解相关使用视频、参数、价格等信息，欢迎咨询我们张经理：18306370898（可加微信）
模锻分为黑色金属模锻、有色金属模锻和粉末制品成形。就是材料分别是碳钢等黑色金属、铜铝等有色金属和粉末冶金材料。挤压应归属于模锻，可以分为重金属挤压和轻金属挤压。模锻工艺是将金属坯料在具有一定形状的锻模膛内受压变形而获得锻件，模锻一般用于生产重量不大、批量较大的零件。有开式模锻和闭式模锻两种。其中闭式模锻和闭式镦锻属于模锻的两种工艺，由于没有飞边，材料的利用率就高。用一道工序或几道工序就可能完成复杂锻件的精加工。所需热模锻液压机吨位在500-5000吨左右，山东威力重工可根据工艺需求设计定做，四柱、框架两种结构形式。采购定做500吨模锻液压机_500T快速热锻压力机咨询威力重工张经理：18306370898（可加微信）
模锻分为黑色金属模锻、有色金属模锻和粉末制品成形。就是材料分别是碳钢等黑色金属、铜铝等有色金属和粉末冶金材料。挤压应归属于模锻，可以分为重金属挤压和轻金属挤压。模锻工艺是将金属坯料在具有一定形状的锻模膛内受压变形而获得锻件，模锻一般用于生产重量不大、批量较大的零件。有开式模锻和闭式模锻两种。其中闭式模锻和闭式镦锻属于模锻的两种工艺，由于没有飞边，材料的利用率就高。用一道工序或几道工序就可能完成复杂锻件的精加工。所需热模锻液压机吨位在500-5000吨左右，山东威力重工可根据工艺需求设计定做，四柱、框架两种结构形式。采购定做500吨模锻液压机_500T快速热锻压力机咨询威力重工张经理：18306370898（可加微信）
1、框架结构，高刚性和高强度，滑块四角八面导轨，调整精度高，稳定性好，抗偏载能力强；计算机优化设计；液压系统采用二通插装阀集成控制，防渗漏法兰管路系统，减少渗漏点；具有调整、手动、半自动三种工艺规范和定程、定压两种控制方式；顶出缸可实现顶起、不顶起二种工艺动作。
2、500吨模锻液压机_500T快速热锻压力机是实现自由锻生产精密化和快速化的压力加工设备。采用大流量比例电磁阀和计算机技术 ，实现了液压机的闭环控制和实时监测 ，针对液压机连续重复打击的工作特点 ，提出了智能控制器，实现对液压机位移的自动补偿 ，提高自由锻件的精度。实际运行结果表明 ，该机的控制系统可靠、打击次数多、精度高、震动小。
4、采用四柱导向结构，导向精度高，抗侧向力强，适用于压制精度要求高、不对称产品。
5、采用锻钢精加工、加厚处理，具有刚性好，抗变形力强特点。
6、活动工作台由上向下运动，提高了产品加工精度及操作安全。
7、本机具有快速工进，慢速靠模功能，提高生产效率与模具使用寿命。
2、500吨模锻液压机_500T快速热锻压力机是实现自由锻生产精密化和快速化的压力加工设备。采用大流量比例电磁阀和计算机技术 ，实现了液压机的闭环控制和实时监测 ，针对液压机连续重复打击的工作特点 ，提出了智能控制器，实现对液压机位移的自动补偿 ，提高自由锻件的精度。实际运行结果表明 ，该机的控制系统可靠、打击次数多、精度高、震动小。
3、具有快速成型、节能、环保等主要特点。
4、采用四柱导向结构，导向精度高，抗侧向力强，适用于压制精度要求高、不对称产品。
5、采用锻钢精加工、加厚处理，具有刚性好，抗变形力强特点。
6、活动工作台由上向下运动，提高了产品加工精度及操作安全。
7、本机具有快速工进，慢速靠模功能，提高生产效率与模具使用寿命。
不同的锻造方法有不同的流程，其中以热模锻的工艺流程长，一般顺序为：锻坯下料；锻坯加热；辊锻备坯；模锻成形；切边；冲孔；矫正；中间检验，检验锻件的尺寸和表面缺陷；锻件热处理，用以消除锻造应力，改善金属切削性能；清理，主要是去除表面氧化皮；矫正；检查，一般锻件要经过外观和硬度检查，重要锻件还要经过化学成分分析、机械性能、残余应力等检验和无损探伤。
| 项 目 | 单位 | ||||||||||||
| 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | |||
| 公称力 | kn | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | 25000 | 31500 | 40000 | 50000 | |
| 压力分级力 | kn | ── | ── | ── | ── | 二级 | 二级 | 二级 | 三级 | 三级 | 三级 | 三级 | |
| 开口高度 | mm | 1800 | 2000 | 2200 | 2300 | 2400 | 2600 | 3000 | 3500 | 4000 | 4700 | 5200 | |
| 滑块行程 | mm | 900 | 900 | 1000 | 1000 | 1100 | 1200 | 1300 | 1500 | 2000 | 2200 | 2400 | |
| 移动工作台行程 | mm | ── | ── | 2400 | 3000 | 3000 | 4000 | 4000 | 4000 | 6000 | 7000 | 8000 | |
| 移动工作台推力 | kn | ── | ── | 630 | 630 | 630 | 800 | 1000 | 1000 | 1000 | 1800 | 2000 | |
| 滑块速度 | 空 程 | mm/s | 200 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 工 作 | mm/s | 20-40 | 20-40 | 40 | 43 | 50 | 52 | 54 | 50 | 52 | 47 | 48 | |
| 回 程 | mm/s | 170 | 200 | 220 | 200`250 | 200`250 | 200`250 | 200`250 | 200`250 | 200`250 | 200`250 | 200`250 | |
| 工作台移动速度 | mm/s | ── | ── | 150`200 | 150`200 | 150`200 | 150`200 | 150`200 | 150`200 | 150`200 | 150`200 | 150`200 | |
| 快锻次数 | 次/min | 25-35 | 25-35 | 25-40 | 25-40 | 25-40 | 25-40 | 25-35 | 25-35 | 25-35 | 25-25 | 20-25 | |
| 工作台尺寸 | 左 右 | mm | 1500 | 1500 | 1200 | 1400 | 1400 | 1500 | 1600 | 1800 | 2000 | 2500 | 2800 |
| 前 后 | mm | 1000 | 1000 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | 5000 | 6000 | 6000 | |
| 地面以上高 | mm | 5600 | 5900 | 6200 | 7000 | 7500 | 8500 | 10500 | 11000 | 11500 | 13000 | 14000 | |
| ***大允许偏心距 | mm | 70 | 70 | 80 | 80 | 100 | 120 | 150 | 150 | 200 | 200 | 200 | |
| 可锻钢锭拔长 | t | 3 | 5 | 7 | 9 | 11 | 16 | 30 | 35 | 45 | 50 | 58 | |
| 可锻钢锭礅粗 | t | 1.5 | 2.5 | 4 | 6 | 8 | 10 | 14 | 17 | 20 | 24 | 30 | |
| 电动机功率 | kw | 112 | 140 | 330 | 440 | 660 | 880 | 1120 | 1350 | 1800 | 1980 | 2450 | |

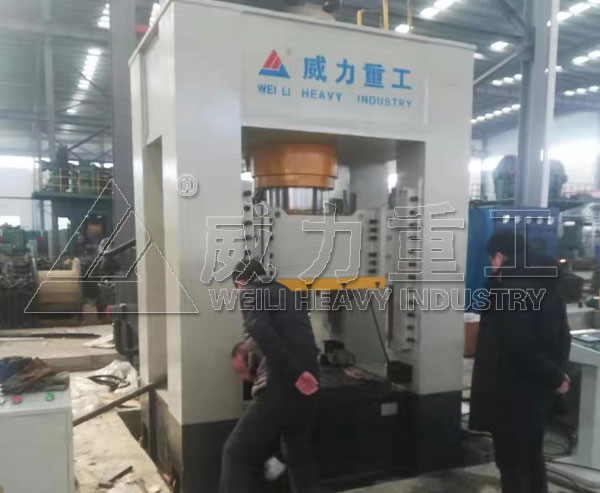

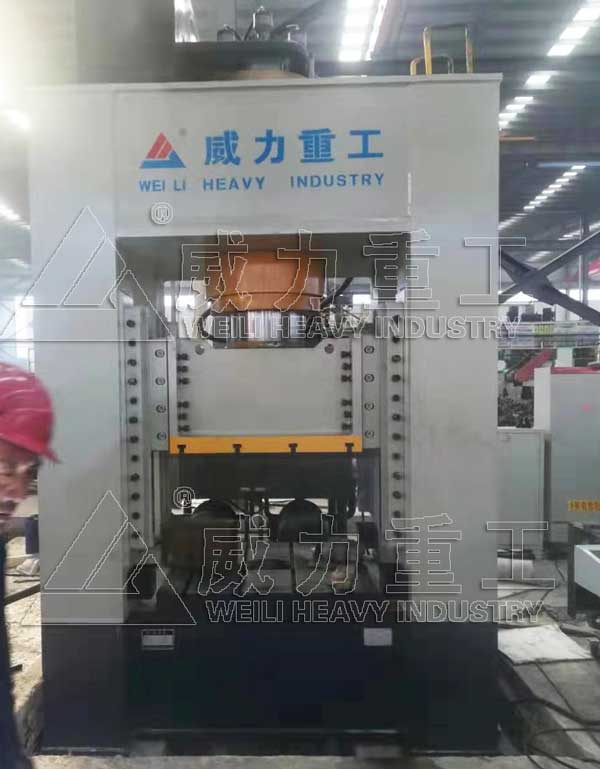

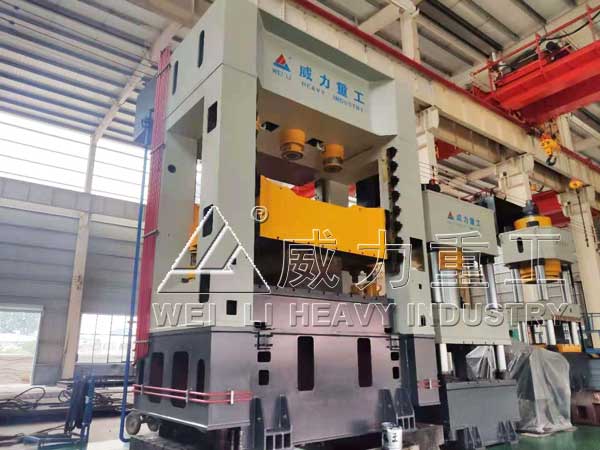

500吨框架式热锻液压机

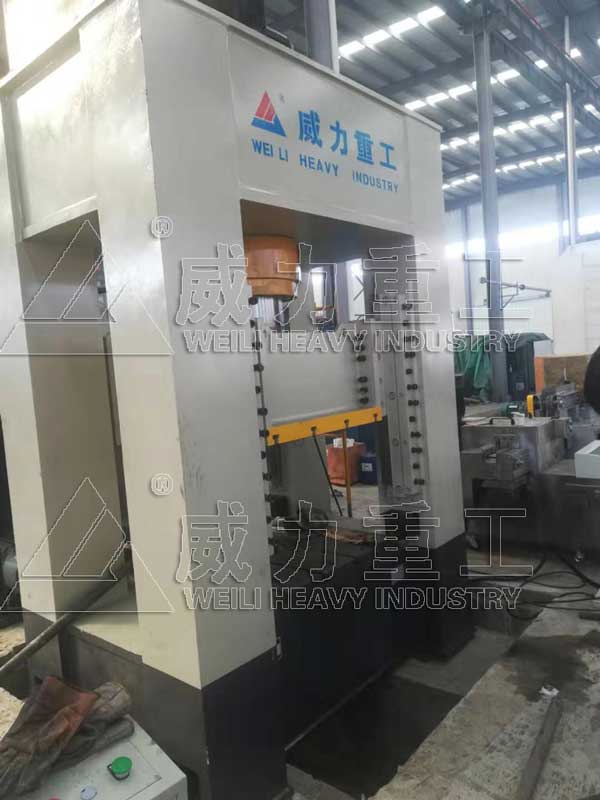

汽车法兰轴承锻造液压机

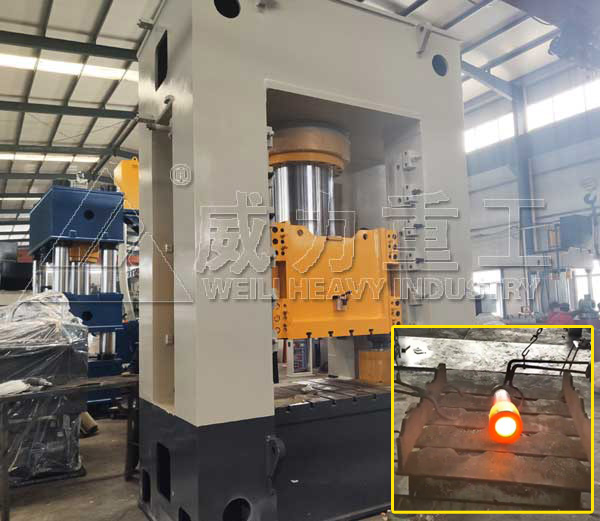

客户车间调试现场

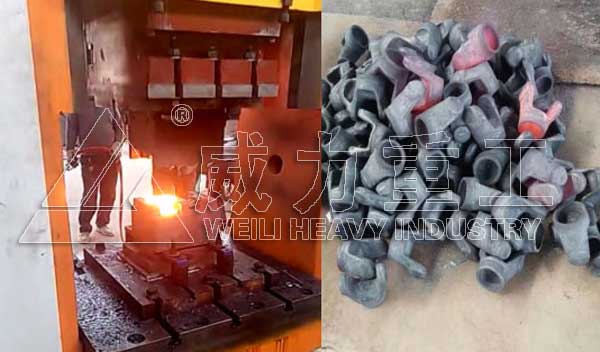

万向节叉锻造加工现场

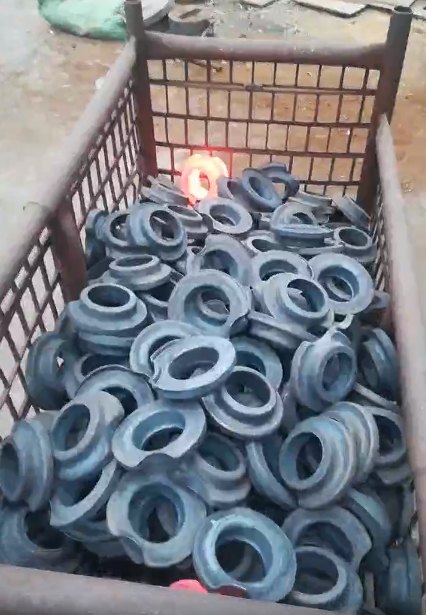

热锻成型产品
设计三大优势：
驱动方式:
伺服热锻液压机由驱动滚珠丝杠的伺服电机操作。锻造液压机的压力由电机的功率输出转换而来。然而，普通锻造液压机使用马达来驱动油泵。压力通过油管和阀体，造成部分损失。
节能环保；
500吨模锻液压机_500T快速热锻压力机使用伺服电机。在待机状态下，电机保持静止，运行期间速度和功率变化。然而，普通液压机的电机总是在旋转，消耗大量电能。在运行中，速度和功率是恒定的。
精确控制:
锻造液压机可设定多冲程速度、准确到位、准确达到压力等。在允许范围内，但由于管道和缸体的密封性等因素，普通500吨模锻液压机_500T快速热锻压力机无法精确控制。
驱动方式:
伺服热锻液压机由驱动滚珠丝杠的伺服电机操作。锻造液压机的压力由电机的功率输出转换而来。然而，普通锻造液压机使用马达来驱动油泵。压力通过油管和阀体，造成部分损失。
节能环保；
500吨模锻液压机_500T快速热锻压力机使用伺服电机。在待机状态下，电机保持静止，运行期间速度和功率变化。然而，普通液压机的电机总是在旋转，消耗大量电能。在运行中，速度和功率是恒定的。
精确控制:
锻造液压机可设定多冲程速度、准确到位、准确达到压力等。在允许范围内，但由于管道和缸体的密封性等因素，普通500吨模锻液压机_500T快速热锻压力机无法精确控制。

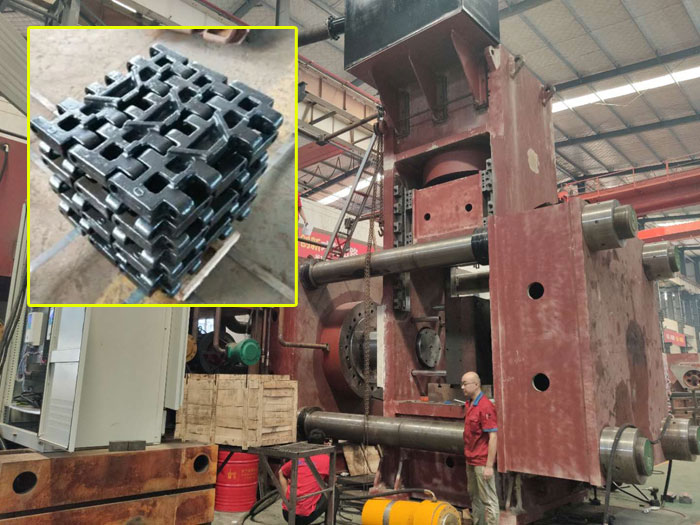

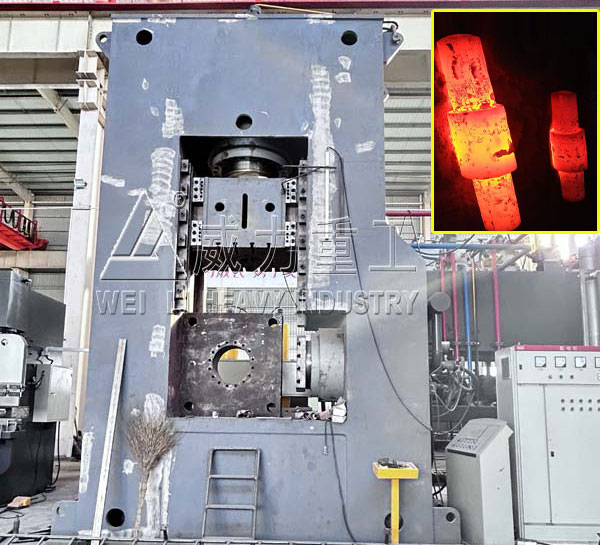

锻造液压机部分成功案例
组成结构：
1. 主缸
主缸缸体采用45#锻钢， 活塞杆采用45#优质碳素钢，表面经中频淬火后镀铬处理，硬度达HRC45以上，耐磨性能好，延长了机器的使用寿命。主缸缸体依靠缸口台肩及大锁母即固于上横梁内。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YA型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘。
2. 限程装置
限程装置安装于机器左侧主要用来控制滑块的行程距离。它由垫铁、角铁、感应块、行程开关等组成。两垫铁分别固定于工作台和上横梁上，以固定角铁，在角铁上设有导向槽，通过调整行程开关的距离，控制滑块的行程。
3. 液压系统
液压系统由能源转换装置（泵和油缸）、及能量输送装置（油箱、管路）等组成。借助于电气系统的控制，驱动滑块完成各种动作循环。液压系统采用单泵供油系统，采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行。系统中有油温油位显示、空气滤清器等装置。油箱为钢板焊接结构，侧面设有清洗窗，底部备有放油和排污的螺塞。
本机器具有调整、半自动工作方式供选择。
调整动作为按压相应的按钮得到滑块的点动动作。
保养及维护：
1、工作用油推荐采用32号、46号抗磨液压油，使用油温在15～60摄氏度范围内。
2．油液进行严格过滤后才允许加入油箱。
3．工作油液每一年更换一次，其中第一次更换时间不应超过三个月；
4．滑块应经常注润滑油，立柱外表露面应经常保持清洁，每次工作前应先喷注机油。
5．在公称压力500T下集中载荷允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。
6．每半年校正检查一次压力表；
7．500吨模锻液压机_500T快速热锻压力机较长期停用，应将各加部位表面擦洗干净并涂以防锈油。
锻造安全技术要点：
1、500吨模锻液压机_500T快速热锻压力机在加工生产过程中存在很多不安全因素，因此锻工应掌握一定的设备保养知识，并遵守安全操作规程。锻工必须经过培训考核合格，不然就不得单独操作锻压设备和加热设备。
2、加热设备主要有重油炉、电炉和煤气炉。其中主要危害是煤气中毒、灼伤、烤伤和电炉触电等，工作中应严格执行操作规程。
3、锻造时，金属加热温度达700—1300℃，强大的辐射热、灼热的料头、飞出的氧化皮等都会对人体造成伤害，因此操作者在开始工作前必须穿戴好个人防护用品。
4、在进行锻造作业时，操作者要遵守安全操作规程，集中精力，互相配合；
山东威力重工锻造液压机优势：技术开发实力雄厚，尤其是主机、液压、电控技术人员齐全；对于锻造液压机的使用、设计、制造、维护理解透彻；液压系统、液压缸、电控系统均采购国内外知名品牌，因而售后服务快速及时，备件齐全；防火措施严密，锻造效率高，可实现真正的快速锻造。公司可根据需求设计定做6000吨以内四柱式锻造液压机、框架式快速锻造油压机压力机，采购定做500吨模锻液压机_500T快速热锻压力机咨询张经理：18306370898（可加微信）
本文由：快速锻造液压机厂家 搜集整理
|
