800吨伺服框架单动薄板拉伸液压机

产品分类：薄板拉伸液压机

拉伸机又分为双动拉伸机和单动拉伸机，拉伸机的主要用途是用于薄板拉伸，弯曲和成形等工艺，也可以用于塑料压制，冷挤弯曲等工作。该机型的压边...

订购热线：18306370898

跟此产品相关的产品

: 4000吨汽车纵梁拉伸液压机(多缸联动液压机)

: 1600吨框架式薄板拉伸机/油压机

: 630吨框架薄板拉伸液压机

: 双动薄板拉伸液压机(630吨 800吨 1200吨)

产品详情

拉伸机又分为双动拉伸机和单动拉伸机，拉伸机的主要用途是用于薄板拉伸，弯曲和成形等工艺，也可以用于塑料压制，冷挤弯曲等工作。该机型的压边缸可作缓冲装置使用，还可用于落料与冲孔，在系统调定的压力下可以分别调整各腔的工作压力。为了保证拉伸和压边质量，增设了压边缸保压系统。800吨伺服框架单动薄板拉伸液压机受到市场客户的高度认可，定做选择正规厂家，山东威力重工实力强，技术过硬，定做咨询我们：18306370898（同微信号）

YW27单动薄板拉伸液压机为通用性较广的冲压设备，用于大型金属薄板的拉伸、弯曲、挤压、成型等冷冲压。对于各种高强度合金板料的拉伸工作也适用。该设备应用比较多的行业为汽车、拖拉机、机车车辆、船舶、电机、仪表、动力工业、航空工业等。这种液压机设计结构一般采用框架式结构，计算机优化结构设计，经济实用性强，且这种框架式单动薄板拉伸液压机的刚性好、精度高、抗偏载能力强的特点。

单动薄板拉伸液压机的分为两种结构形式，一种为带液压垫四柱液压机，一种框架式结构。四柱式结构,简单、经济、实用；框架式拉杆预紧结构，精度高，刚性好，四角八面导轨，导向精度高，抗偏载能力强；

800吨伺服四柱式单动薄板拉伸液压机性能特点：

1、计算机优化结构设计，四柱式结构简单、经济、实用。。

2、液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。

3、本机的工作压力、压制速度、行程均可根据需要在规定的范围内调整。

框架式单动薄板拉伸液压机的结构特点：

1、采用框架式结构，刚性好、精度高、抗偏载能力强；

2、采用整体式插装阀集成系统，泄露点少，动作可靠，使用寿命长；

3、配置导轨自动润滑装置；

4、采用PLC控制的电气系统，结构紧凑，工作灵敏、可靠，柔性好；

5、工作压力、行程可在规定范围内按工艺要求调节，操作简便；

6、可实现定压、定程两种成型工艺，具有保压延时功能，延时时间可调；

7、拉伸、压边滑块可通过定位销联为一体，实现单动工艺动作；

8、采用按钮集中控制，具有调整、手动及半自动三种操作方式。

框架式单动薄板拉伸液压机采用四角八面导轨，导向精度高，抗偏载能力强，新型油缸密封元件，可靠性高，寿命长；移动工作台方便模具更换；压边滑块四角调压，易于不对称零件拉伸。同时拉伸压边滑块可通过定做销联为一体，实现单动工艺动作。机、电、液一体化安全装置，如油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。

800吨伺服框架单动薄板拉伸液压机带伺服系统优点：

1、滑块停止，电动机就停转，因此高效节能，该设备约节电40~60%；

2、噪音低，有效减少因噪音对操作员工的伤害；

3、快速响应，设定压力值的重复精度高；

4、无极调整速度，无极调整压力；

5、运行平稳，系统冲击小，延长液压部件使用寿命；

6、在多数情况下液压油不需要冷却；

7、同步电机体积小、效率高、寿命长；

8、由于液压油温升小，工作时间少，延长了液压油的使用寿命。

9、低故障率，内置多种保护模式。

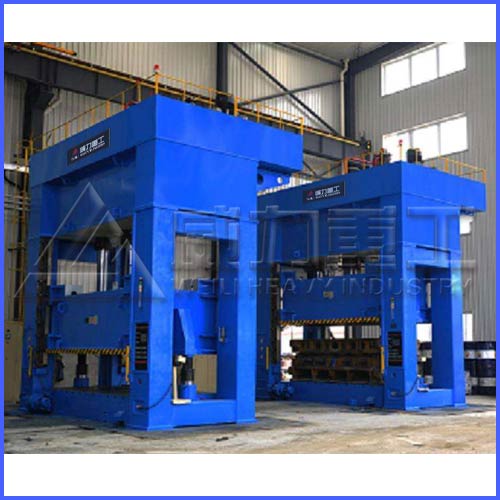

800吨框架单动薄板拉伸液压机车间现货

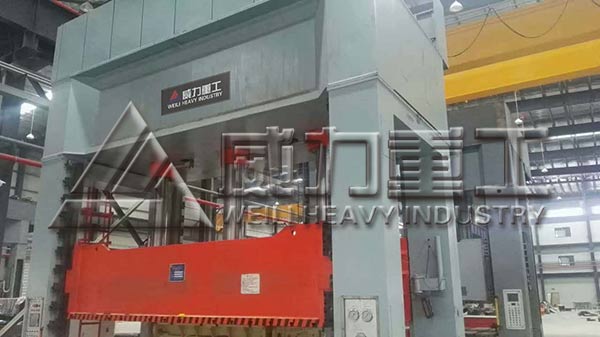

框架式液压机厂家车间现货

单动薄板拉伸液压机

单动薄板拉伸液压机

800吨单动薄板拉伸液压机的技术参数：（供参考）

项目		单位		YW227-315	YW27-315	YW27-315	YW27-400	YW27-400	YW27-500	YW27-500	YW27-500	YW27-630	YW27-800	YW27-1000	YW27-1500	YW27-3000
公称力		kN		3150	3150	3150	4000	4000	5000	5000	5000	6300	8000	10000	15000	3000
回程力		kN		450	450	450	510	720	570	570	810	1000	1000	1500	1150	2450
滑块行程		mm		800	800	800	800	800	900	900	1100	1100	1000	1200	1200	1000
很大开口高度t		mm		1000	1250	1200	1250	1060	1500	1500	1500	1500	1600	1800	1800	2000
液压垫公称力		kN		1000	1250	1000	1600	1600	2000	2000	2500	2500	3150	4000	4000	8000
液压垫行程		mm		300	300	300	350	250	400	400	400	400	350	450	500	400
滑块运行速度	空程下行	mm/s	115	150	150	180	120	180	180	150	160	250	150	150	150
	工作	mm/s	12	8~14	6~14	13~23	6~15	10~18	10~18	8~14	8~20	10~24	9~20	15	5~8
	回程	mm/s	105	110	100	200	90	180	180	90	120	180	120	100	100
液压垫运行速度	上升	mm/s	62	40	45	60	45	45	45	30	50	60	45	50	40
工作台尺寸	左右	mm	570	1260	2000	1340	2000	2000	1420	2500	2500	3000	3200	3000	3200
工作台尺寸	前后	mm	500	1200	1500	1250	1200	1600	1400	1800	1500	2000	2200	2200	2000
液压垫尺寸	左右	mm	400	900	1500	900	1500	1650	1050	1950	1350	2250	2550	2400	2400
液压垫尺寸	前后	mm	400	900	900	900	800	1200	1050	1200	900	1350	1650	1500	1300
外形尺寸	左右	mm	1900	3200	4330	3950	4180	4700	4100	5100	4700	7250	8480	6500	8500
	前后	mm	1960	2200	4130	2600	1760	3000	3000	2110	2200	5950	5000	4500	5000
	地面以上高	mm	2900	4200	4170	4350	5200	5200	4900	5300	5800	6100	6750	7000	7600
电动机功率			kW	22	30	25	60	44	60	60	60	60	98	98	112	185.5
机器总重量（约）			t	15	18	30	25	30	38	34	53	60	90	120	100	260

液压机产品细节介绍

800吨伺服框架单动薄板拉伸液压机工作状态形式：

单动薄板液压机一般在工作台内装有液压垫，工作台上揩油顶杆空，共拉伸工艺压边，顶料用。活动横梁内可以根据客户的要求安装打料装置。双动薄板拉伸液压机的结构特点是有内外两个活动横梁，拉伸动梁装置里面，压边动梁装在外边。在进行双动拉伸时，拉伸动梁和压边动梁可以一起快速的下降，接近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，拉伸动梁可以实现保压延时，泄压和快速回程。拉伸液压机设有移动工作台，便于磨具的更换。

液压机宣传图

山东威力重工除了框架式液压机以外，还经营的产品有：

1、液压机系列（单柱液压机、四柱液压机、框架式液压机、龙门式液压机、四柱拉伸液压机、卧式液压机、非标液压机定做）

2、钻床系列（机械摇臂钻床、液压摇臂钻床、万向摇臂钻床、立式钻床、台钻）

3、铣床系列（数控铣床、万能卧式升降台铣床、立式升降台铣床、万能摇臂铣床、高速炮塔铣床、万能回转头铣床、床身式铣床、钻铣床）

4、冲床系列（开式可倾冲床、固定台冲床、钢板深喉冲床、气动摩擦离合器冲床）5、剪板机系列（机械剪板机、液压剪板机、摆式剪板机、闸式剪板机）、折弯机（液压折弯机）

6、数控车床系列（数控卧式车床）

7、加工中心系列（数控加工中心、立式加工中心）

8、刨床、锯床、各种专机定做。

液压机发货图

800吨伺服框架单动薄板拉伸液压机厂家售后服务：

1、供方提供符合标准的、并且是进步的和安全可靠的优质设备和服务，以满足需方要求。

2、供方义务提供技术咨询、培训人员等服务。

3、设备质保期限12 个月，时间从终验收日起计算，“质保”期内非操作不当出现质量问题，供方接到需方通知立即做出回应，电话解决不了派人24小时到达需方厂内处理解决。

4、质保期过后继续对设备进行服务，以优惠价收取材料零件费用。

威力重工设计生产的这台800吨伺服框架单动薄板拉伸冲压液压机组成中不可缺少工作台，这种工作台的设计包括移动工作平台和固定工作台，在固定工作台上端面设有导轨，移动工作平台底部安装有落在导轨上的导轮，这种设计的特点在于：导轮由电机通过减速器直接驱动。导轮由电机通过减速器直接驱动，结构精简，减少了故障点隐患，工作性能可靠。咨询热线：18306370898（同微信号）
