1200吨框架式液压机_四角八面液压机

产品分类：框架式通用液压机

滕州液压机厂家山东威力重工设计生产的1200吨框架式液压机_四角八面液压机机身由上横梁、滑块、下横梁、及左右支柱组成，为防止再次安装和工作时上...

订购热线：18306370898

跟此产品相关的产品

产品详情

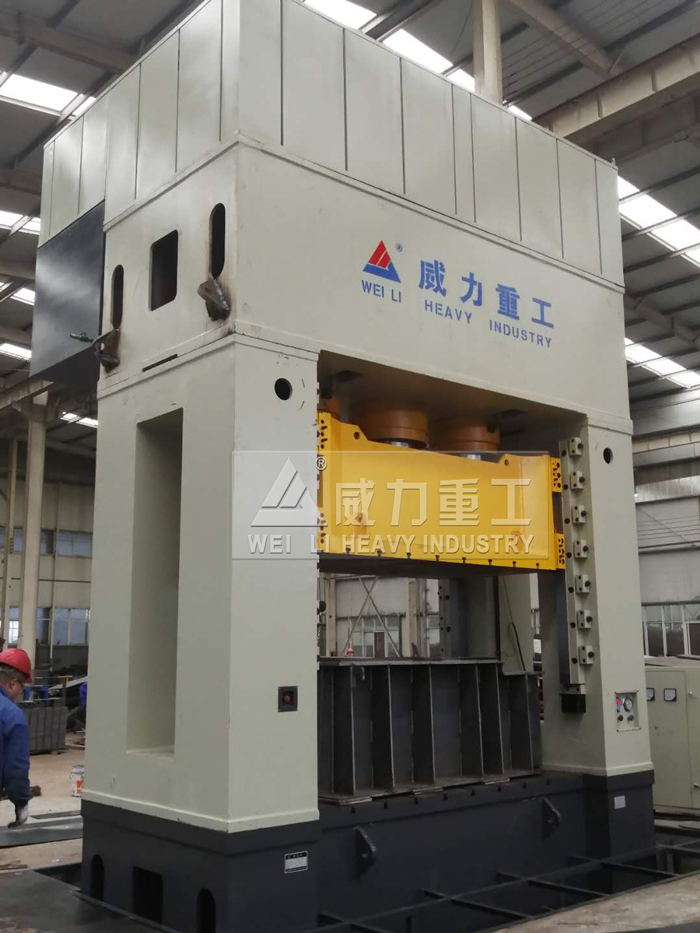

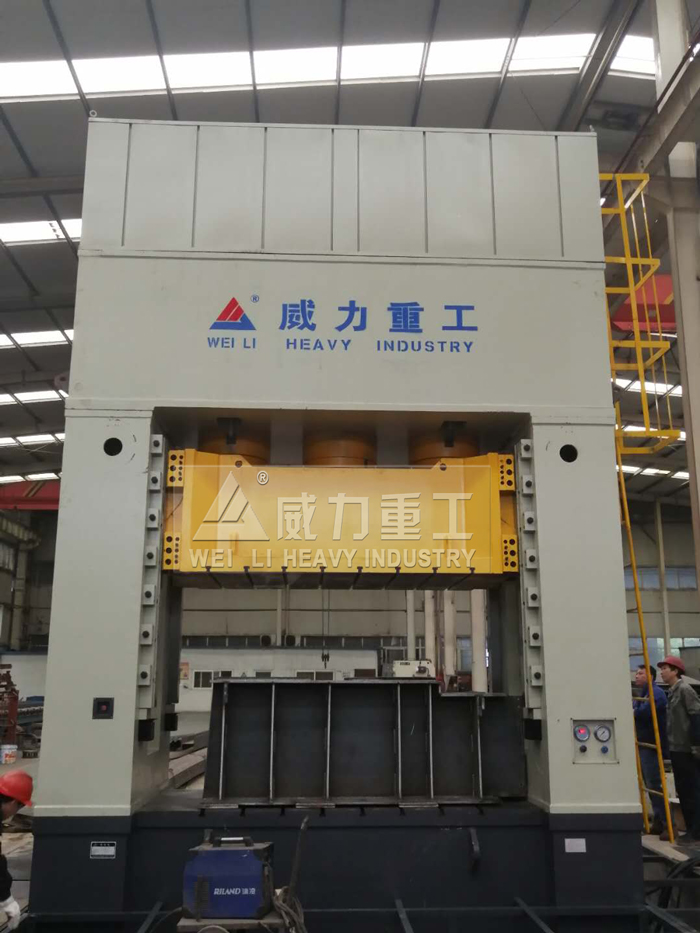

滕州液压机厂家山东威力重工设计生产的1200吨框架式液压机_四角八面液压机机身由上横梁、滑块、下横梁、及左右支柱组成，为防止再次安装和工作时上、下横梁与支柱间的错位，其结合面均有定位环定位，确保精确度。滑块采用四角八面导轨，调整精度高，刚性好，调整后不易发生精度跑偏现象，从而保证滑块运行的精度以及能承受较大的偏心载荷。

本机主要用来进行各类汽车大中型覆盖件冷冲压、薄板的拉伸、弯曲、成型等工艺，为了扩大工艺范围，部分产品也可以进行冲孔落料（冲裁）等工艺，一般适用于航空、汽车、拖拉机、机床、仪表、化工等汗液薄板零件成型的制造工艺。

1200吨框架式液压机特点：

1.整体结构，钢板焊接结构为主要成分，并经受高温退火消除内应力。

2.滑块有4个导轨和8个摩擦片，导向柱和导套结构，可以保证高精度

3.配置铜合金材料提高允许能力

4.机器压力由双油缸控制

5.活塞杆通过连接法兰连接滑块。

6.油缸材质为高质量45#锻造钢

7.连接杆表面采用中频淬火

8.采用进口密封圈

9.液压垫保证刚性

10.集中润滑装置对滑块，液压垫进行自动润滑

伺服框架式液压机的技术参数：（供参考）

项目		单位		YW27-315	YW27-315	YW27-315	YW27-400	YW27-400	YW27-500	YW27-500	YW27-500	YW27-630	YW27-800	YW27-1000	YW27-1500	YW27-3000
公称力		kN		3150	3150	3150	4000	4000	5000	5000	5000	6300	8000	10000	15000	3000
回程力		kN		450	450	450	510	720	570	570	810	1000	1000	1500	1150	2450
滑块行程		mm		800	800	800	800	800	900	900	1100	1100	1000	1200	1200	1000
很大开口高度t		mm		1000	1250	1200	1250	1060	1500	1500	1500	1500	1600	1800	1800	2000
液压垫公称力		kN		1000	1250	1000	1600	1600	2000	2000	2500	2500	3150	4000	4000	8000
液压垫行程		mm		300	300	300	350	250	400	400	400	400	350	450	500	400
滑块运行速度	空程下行	mm/s	115	150	150	180	120	180	180	150	160	250	150	150	150
	工作	mm/s	12	8~14	6~14	13~23	6~15	10~18	10~18	8~14	8~20	10~24	9~20	15	5~8
	回程	mm/s	105	110	100	200	90	180	180	90	120	180	120	100	100
液压垫运行速度	上升	mm/s	62	40	45	60	45	45	45	30	50	60	45	50	40
工作台尺寸	左右	mm	570	1260	2000	1340	2000	2000	1420	2500	2500	3000	3200	3000	3200
工作台尺寸	前后	mm	500	1200	1500	1250	1200	1600	1400	1800	1500	2000	2200	2200	2000
液压垫尺寸	左右	mm	400	900	1500	900	1500	1650	1050	1950	1350	2250	2550	2400	2400
液压垫尺寸	前后	mm	400	900	900	900	800	1200	1050	1200	900	1350	1650	1500	1300
外形尺寸	左右	mm	1900	3200	4330	3950	4180	4700	4100	5100	4700	7250	8480	6500	8500
	前后	mm	1960	2200	4130	2600	1760	3000	3000	2110	2200	5950	5000	4500	5000
	地面以上高	mm	2900	4200	4170	4350	5200	5200	4900	5300	5800	6100	6750	7000	7600
电动机功率			kW	22	30	25	60	44	60	60	60	60	98	98	112	185.5
机器总重量（约）			t	15	18	30	25	30	38	34	53	60	90	120	100	260

1200吨框架式液压机_四角八面液压机安装与试车：

1、安装：参考地基示意图（见附图）将地基打好后，将本机放置于打好的地基上，

将工作台校正水平，上紧地脚螺钉。然后可加油及连接电源线，检查正确后，即可试开机。

2、试车：

1)机器安装就位后，可将N46号液压油注入油箱中，油量应加至油标上限为好。（所需液压油用量约1000kg）

2)试车时，须在工作台与上梁之间放置一接触面积大于0.25m2垫块(约500×500)；高度应大于230mm，并且该垫块上下平面的平行度≤0.12mm的刚性垫块。(注意：未加垫块或未装模具时严禁试机)。

3)检查油路部分的管子是否全部接好并拧紧，电器部分连接妥当；这时可试启动电动机，并检查电机的转向(逆时针)是否正确(方法：按下油泵启动按钮，等电机转动后，立刻停止电机转动，这时即可观察到电机的转向是否正确)。

4)上述工作完毕机器一切正常后，方可正式启动电机。电机启动正常运转后，应检查行程开关、光电保护装置(电眼)是否正常和起保护作用，正常后，即可空载试机；按“下行点动”按钮，这时油缸顶出，活动横梁下行，松手即停；按点动上行按钮，活动横梁上行。这样反复多次点动运行后，机器动作应正常，运行平稳。

注：点动时的速度可以通过调节节流阀来设置。

5)点动一切正常后，可进行空载半自动试机，这时应将压力继电器调节杆调松到5MPa以下，按动“工作”按钮，使油缸自动下行，压制到压力后由压力继电器发讯，主机自动回程即完成一个工作循环。在试机时可反复试机，直至认为设备正常，无异常现象，即可进行负载试机。

6)负荷试车：在空载试机动作正常后，进行负荷试机，进行负荷试机时，应从低负荷逐渐加载至满负荷（即将压力继电器调整杆调松，然后从低压逐渐加至满栽，即压力表读数为25Pa为止），当压力表的读数为25Pa时主机产生的压力为315kN。

1200吨框架式液压机_四角八面液压机厂家售后服务：

1、供方提供符合标准的、并且是进步的和安全可靠的优质设备和服务，以满足需方要求。

2、供方义务提供技术咨询、培训人员等服务。

3、设备质保期限12个月，时间从终验收日起计算，“质保”期内非操作不当出现质量问题，供方接到需方通知立即做出回应，电话解决不了派人24小时到达需方厂内处理解决。

4、质保期过后继续对设备进行服务，以优惠价收取材料零件费用。

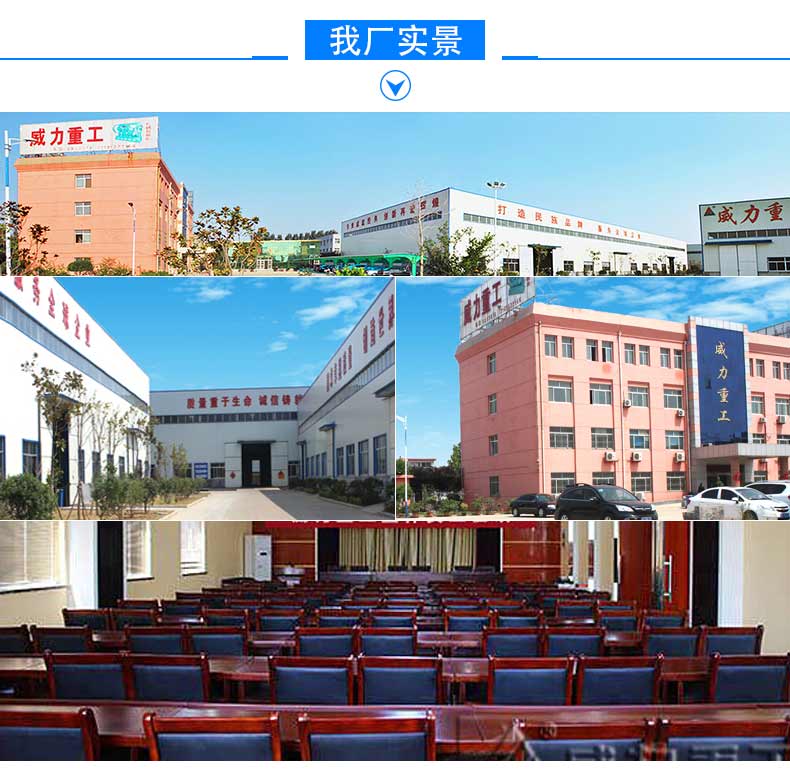

山东威力重工机床有限公司始终坚持生产精良机械，努力优化产品结构，从零部件加工到整机出厂，都逐一经过严格的控制与检验。雄厚的经济实力，进步的军工技术设备，完善的检测手段，务实的工作作风，以及优秀的全程管理，构筑了产品的优良品质。公司奉行质量为先，用户为先，积极改进，勇于创新，诚信为本的服务和经营理念。山东威力重工框架式液压机厂家直销热线：0632-5850029 18306370898（同微信）
