2600吨封头拉伸液压机_2600t封头油压机
产品分类： 封头专用液压机
2600吨封头拉伸液压机_2600t封头油压机主要适用于各类压力容器封头的冷、热成型压制、 也可以用于各类厚、薄钢板的压鼓、折边、校平等工艺。该设备设...
订购热线：18306370898
2600吨封头拉伸液压机_2600t封头油压机主要适用于各类压力容器封头的冷、热成型压制、 也可以用于各类厚、薄钢板的压鼓、折边、校平等工艺。该设备设计结构采用三梁四柱式结构是威力重工主营热销产品之一，可根据客户要求定做，公司拥有过硬的技术团队，资深工程师专业设计，3D三维效果图模拟，可提供技术支持及技术咨询，欢迎新老客户及海外有人前来洽谈、考察。具体的加工参数、图片、视频等欢迎致电联系我们：18306370898（可加微信）

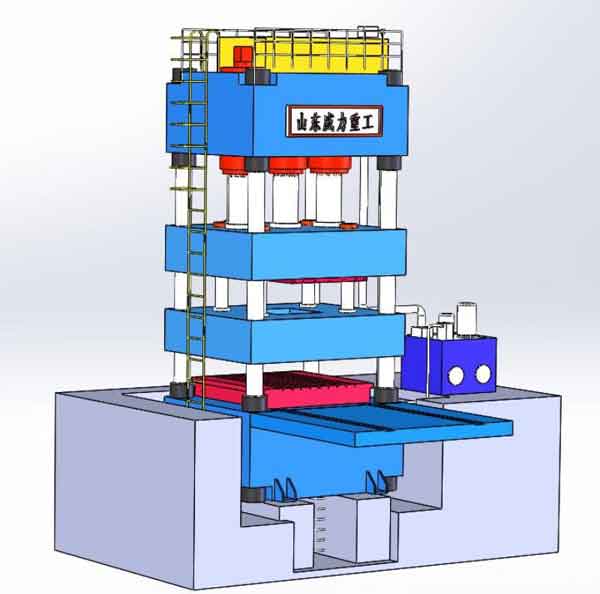

2600吨封头成型液压机油压机的立体效果图
2600吨封头拉伸液压机_2600t封头油压机的性能特点：
1、2600吨封头拉伸液压机_2600t封头油压机机身采用四柱或预紧分体框架式结构。一般成形件的封头拉伸液压机采用四柱式，结构简单，经济实用，以四立柱为导向。精度要求较高的封头件采用预应力框架结构，以四角八面平面导轨导向，导向精度高，抗偏载能力强。
1、2600吨封头拉伸液压机_2600t封头油压机机身采用四柱或预紧分体框架式结构。一般成形件的封头拉伸液压机采用四柱式，结构简单，经济实用，以四立柱为导向。精度要求较高的封头件采用预应力框架结构，以四角八面平面导轨导向，导向精度高，抗偏载能力强。
2、2600吨封头拉伸液压机_2600t封头油压机主要由主机、拉伸缸、压边缸、上料装置、对中装置、顶出旋转装置、旋臂机构、下料装置、成品小车、坯料小车、液压系统、电气系统、润滑系统、冷却系统等部分组成。其中主机包括上横梁、下横梁、立柱、螺母、拉伸滑块、压边滑块、移动工作台等。其机身通过16个螺母、四根立柱连接成具有足够刚度和强度的封闭结构，拉杆采用液压预紧方式紧固，确保整机刚性。
3、计算机优化结构设计，机身可采用框架式或四柱式结构；框架式拉杆预紧结构，精度高、刚性好，四角八方导轨，导向精度高，抗偏载能力强；
4、四柱式结构简单，经济，实用；材料油缸密封元件，可靠性高，使用寿命长；移动工作台，方便模具更换；
5、拉伸，压边滑块可通过定位销联为一体，实现单动工艺动作；机，电，液一体化安全装置，如油缸下腔支承回路，油缸上下腔互锁回路等安全性优越；
6、PLC控制，工作灵敏可靠；可选用普通控制系统或伺服控制系统。
※设备使用条件：
1、设备工作区域温度：0~50℃（±）
2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％
3、冷却方式：水冷装置
4、液压系统使用介质：46号抗磨液压油
封头拉伸液压机的技术参数：（供参考 ）可直接致电咨询：18306370898（可加微信）
| 技术参数 | 单位 |
YW28-630/ 1030 |
YW28-800/ 1300 |
YW28-1200/ 2000 |
YW28-1600/ 2600 |
|
| 公称力 | KN | 10300 | 13000 | 20000 | 26000 | |
| 拉伸力 | KN | 6300 | 8000 | 12000 | 16000 | |
| 压边力 | KN | 4000 | 5000 | 8000 | 8000 | |
| 液压垫力/顶出力 | KN | 2500 | 2500 | 5000 | 5000 | |
| 打料力 | KN | 500 | — | 200 | — | |
| 拉伸滑块行程 | mm | 1300 | 1400/1300 | 1500 | 1500 | |
| 压边滑块行程 | mm | 1200 | 1400/1200 | 1200 | 1200 | |
| 液压垫行程 | mm | 350 | 650/350 | 400 | 400 | |
| 拉伸滑块尺寸 | 左右 | mm | 2500 | 2700 | 3800 | 2800 |
| 前后 | mm | 1500 | 1600 | 1900 | 1600 | |
| 压边滑块尺寸 | 左右 | mm | 3200 | 2500/4000 | 4500 | 3500 |
| 前后 | mm | 2200 | 2200 | 2500 | 2200 | |
| 液压垫尺寸 | 左右 | mm | 2400 | 1500/2500 | 3600 | 2365 |
| 前后 | mm | 1420 | 1500/1500 | 1850 | 1450 | |
| 工作台尺寸 | 左右 | mm | 3200 | 2500/4000 | 4500 | 3500 |
| 前后 | mm | 2200 | 2200 | 2500 | 2200 | |
| 拉伸滑块开口 | mm | 2200 | 2300/2000 | 2100 | 2200 | |
| 压边滑块开口 | mm | 2200 | 2300/2000 | 1800 | 1900 | |
| 拉伸滑块速度 | 快下 | mm/s | 270 | 200/300 | 350 | 350 |
| 工作 | mm/s | 10~30 | 11-20/12-30 | 20-40 | 15-33 | |
| 回程 | mm/s | 250 | 110/250 | 330 | 330 | |
| 压边滑块速度 | 快下 | mm/s | 270 | 300 | 350 | 350 |
| 工作 | mm/s | 15-40 | 15-32 | 40 | 37 | |
| 回程 | mm/s | 250 | 250 | 330 | 330 | |
| 主电机功率 | KW | 155 | 108/180 | 320 |
330 |
|
2000吨封头液压机
压制成型的封头设备
2000吨封头成型四柱油压机
2000吨封头压力机
2000吨三梁四柱液压机加工现场
2600吨封头拉伸液压机_2600t封头油压机的拉伸运动流程：
状态一为液压机初始位置，
状态二为拉伸滑块和压边滑块在拉伸缸的驱动下一起快速接近工件，
状态三为拉伸滑块不动，压边滑块下行压边圈压住工件，
状态四为压边滑块不动（有压边力）拉伸滑块下行拉伸工件，
状态五为拉伸滑块、压边滑块退回到位，顶起旋转装置顶起工件。
其工艺流程为：液压机初始位置→拉伸滑块与压边滑块一起快降→压边滑块单独快降→压边滑块加压→拉伸滑块下行拉伸工件→保压延时及卸压→拉伸滑块压边滑块回程→顶起旋转装置顶起工件→（工件移走后）顶起旋转装置退回。顶起旋转装置顶出起始时间可由滑块的回程中设定的位置激发，以提高工作频次。
封头是容器的一个部件根据几何形状的不同，可分为球形、椭圆形、碟形、球冠型、锥壳和平盖等几种，其中球形 、椭圆形、碟形、球冠型封头又统称为凸型封头。运用于各种容器设备，如储罐、换热器、塔、反应釜、锅炉和分离设备等。
2600吨封头拉伸液压机_2600t封头油压机工作准备：
工作前：
工作前：
认真检查该机各部件、管路、压力表等元件完好无损，防护装置齐全。
操作者按规定穿戴使用好劳动保护用品、用具。
接通电源，按电钮，按压操作手柄和脚踏板或松开手柄和脚踏板作滑块下行和抬起，反复数次无异常方可工作。
搞好机械各润滑部位润滑。
使用该机操作者必须熟读单柱式液压机使用说明，严格按照各项规程进行操作。
工作中：
打开电源启动开关，抬起手柄，使液压缸柱抬起。
对上下胎要一致,不要一次上紧螺栓，做上紧下松或上松下紧，对好上下胎，再把紧胎螺栓,按下手柄或脚踏板，使上滑块慢下滑完，防止上下胎刃咬合，造成崩刃伤人。
上下料两人要统一口号，防止扭闪腰腿或砸伤手脚。
禁止边工作边整理胎具，更换胎具要事先停机。
禁止在机器运行时保养维修。
当液压系统发生漏油等情况，应及时停机维修。
当操作者离开机器时，必须将电源关闭。
工作后：
工作完操作者将手柄或脚踏板回原位按停止电钮，拉下电源开关。
整理工胎卡具，擦抹机器，物件摆放整齐，清扫现场。
清理易燃物，方可离开工作现场。
|
